Momen quán tính là khái niệm cốt lõi trong cơ học vật liệu và cơ học kỹ thuật, quyết định khả năng chống lại sự quay của một vật rắn. Hiểu đúng momen quán tính giúp bạn thiết kế trục, dầm, bánh đà hay chi tiết quay an toàn và tối ưu.
Bài viết từ Kỹ Thuật Vật Liệu sẽ phân tích rõ momen quán tính là gì, công thức tính momen quán tính và các dạng hình học thường gặp trong thực tế.
Momen quán tính là gì?
Momen quán tính (thường ký hiệu là I) là đại lượng đặc trưng cho sự phân bố khối lượng của vật thể đối với một trục quay nhất định, thể hiện mức độ “ì” của vật khi bị quay quanh trục đó. Vật có momen quán tính càng lớn thì càng khó thay đổi trạng thái quay (khó tăng tốc góc, khó giảm tốc góc).
Về mặt khái niệm, momen quán tính đóng vai trò tương tự như khối lượng trong chuyển động tịnh tiến, nhưng áp dụng cho chuyển động quay. Trong cơ học quay, phương trình cơ bản:
M = I·α
trong đó:
- M: momen lực tác dụng (N.m)
- I: momen quán tính (kg.m²)
- α: gia tốc góc (rad/s²)
Như vậy, với cùng một momen lực, hệ có momen quán tính lớn sẽ có gia tốc góc nhỏ hơn, quay “ì” hơn.
Trong cơ học vật liệu và thiết kế chi tiết máy, momen quán tính được sử dụng trong nhiều bài toán:
- Tính toán dao động quay của trục, bánh đà, rôto.
- Thiết kế tiết diện chống uốn, chống xoắn (thông qua momen quán tính diện tích).
- Phân tích ổn định, rung động của hệ quay và kết cấu.
Cần phân biệt hai khái niệm thường gặp:
- Momen quán tính khối lượng (mass moment of inertia): liên quan đến chuyển động quay, đơn vị kg.m², dùng trong động lực học vật rắn.
- Momen quán tính diện tích (area moment of inertia): liên quan đến biến dạng uốn, đơn vị m⁴, dùng trong sức bền vật liệu. Trong bài này, trọng tâm là momen quán tính khối lượng, nhưng một số công thức hình học cũng có thể suy rộng cho momen diện tích khi thay khối lượng bằng diện tích.
Công thức tính momen quán tính
Cốt lõi khi tính momen quán tính là xem xét cách khối lượng phân bố so với trục quay. Về định nghĩa tổng quát:
Đối với hệ rời rạc các điểm khối lượng mi:
I = Σ mi·ri²
Trong đó ri là khoảng cách vuông góc từ điểm khối lượng thứ i đến trục quay.
Đối với vật rắn phân bố liên tục, dùng tích phân:
I = ∫ r² dm
trong đó:
- dm: phần tử khối lượng vi phân.
- r: khoảng cách từ phần tử đó đến trục quay.
Thông thường, để tính momen quán tính, ta sử dụng:
- Mật độ khối ρ (kg/m³) nếu xét theo thể tích: dm = ρ·dV.
- Hoặc khối lượng đều: quy đổi integral theo tọa độ hình học, sau đó thay M và kích thước hình.
Một số định lý quan trọng khi tính momen quán tính thường được áp dụng để đơn giản hóa bài toán:
- Định lý trục song song (Steiner): Nếu biết momen quán tính IC của vật quanh trục đi qua trọng tâm, thì momen quán tính quanh trục song song cách trọng tâm một đoạn d là:
I = IC + M·d² - Định lý trục vuông góc (cho các trục vuông góc tại cùng một điểm, thường dùng với tiết diện phẳng):
Iz = Ix + Iy
Khi giải nhanh các bài tập momen quán tính, quy trình chung nên áp dụng:
- Xác định rõ trục quay và dạng vật thể (hình trụ, đĩa, cầu, vòng, thanh…).
- Kiểm tra xem vật có thể phân tích thành các khối cơ bản đã biết công thức hay không.
- Dùng bảng công thức chuẩn cho từng hình, sau đó quy đổi về khối lượng M, bán kính, chiều dài… phù hợp với đề bài.
- Nếu trục quay không đi qua trọng tâm, áp dụng định lý trục song song.
- Kiểm tra đơn vị và thứ nguyên: I phải có đơn vị kg.m².
Bạn có thể tìm hiểu thêm: Ứng suất là gì? Giải thích dễ hiểu kèm minh hoạ thực tế trong kỹ thuật
Phân loại momen quán tính
Momen quán tính có thể được phân loại theo hai cách phổ biến trong cơ học vật liệu:
- Theo vị trí trục quay:
- Momen quán tính quanh trục đi qua trọng tâm (central axis).
- Momen quán tính quanh trục bất kỳ song song với trục trọng tâm.
- Theo dạng hình học và mức độ đối xứng:
- Hình tròn, hình trụ, vòng tròn, trụ rỗng.
- Đĩa mỏng, bánh xe, vành khuyên.
- Hình cầu, khối cầu đặc hoặc rỗng.
- Hình chữ nhật, thanh mảnh quay quanh nhiều trục khác nhau.
Các phần sau trình bày chi tiết cách tính momen quán tính cho những hình phổ biến, kèm công thức cụ thể để bạn có thể áp dụng trực tiếp vào bài tập hoặc tính toán kỹ thuật.

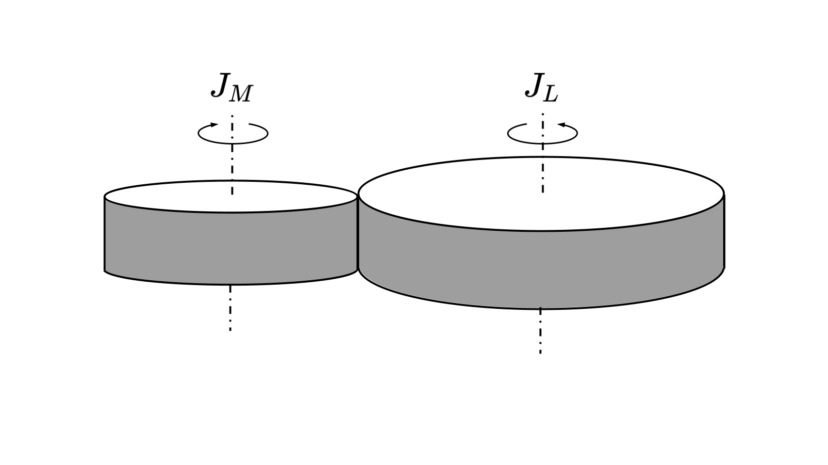

Momen quán tính hình tròn hoặc mặt trụ rỗng
Mặt trụ rỗng (hoặc vòng tròn rỗng) là dạng rất thường gặp trong cơ học vật liệu: ống thép, bạc lót, vòng bi, vành bánh xe… Khi xét momen quán tính khối lượng quanh trục đối xứng (trục trùng với tâm và vuông góc với mặt phẳng vòng), ta có công thức cơ bản sau.
Với vòng tròn rỗng mỏng (xem như toàn bộ khối lượng nằm trên một vòng tròn bán kính R):
I = M·R²
Trong đó:
- M: khối lượng của vòng (kg)
- R: bán kính vòng (m)
Với mặt trụ rỗng có bề dày đáng kể, bán kính ngoài là R, bán kính trong là r, trục quay đi qua tâm và vuông góc với mặt phẳng:
I = ½·M·(R² + r²)
Ý nghĩa vật lý: nếu khối lượng tập trung nhiều hơn ở xa trục (R lớn), momen quán tính tăng rõ rệt. Đây là lý do vành bánh xe xe đạp, bánh đà thường đặt nhiều khối lượng ở phần rìa ngoài để tăng momen quán tính, giúp quay ổn định.
Trong bài toán thiết kế ống trục hoặc chi tiết dạng ống, khi tính momen quán tính:
- Xác định R và r theo kích thước ngoài và trong.
- Tính thể tích V = π·(R² − r²)·L nếu cần suy khối lượng (M = ρ·V).
- Thay vào công thức I = ½·M·(R² + r²) nếu trục quay là trục đối xứng của ống.
Momen quán tính của trụ đặc hoặc đĩa tròn mỏng
Trụ đặc và đĩa tròn mỏng là hai trường hợp kinh điển trong momen quán tính. Chúng thường được dùng để mô hình hóa bánh đà, puly, rôto động cơ…
Với trụ đặc quay quanh trục trùng với tâm và dọc theo chiều dài trụ (trục đối xứng):
I = ½·M·R²
Trong đó:
- M: khối lượng trụ (kg)
- R: bán kính đáy trụ (m)
Nếu trụ có chiều dài L không lớn so với R thì vẫn dùng công thức trên, vì momen quán tính chỉ phụ thuộc vào phân bố khối lượng theo phương vuông góc với trục.
Với đĩa tròn mỏng (coi như trụ có chiều dài rất nhỏ so với bán kính): công thức momen quán tính quanh trục vuông góc mặt đĩa và đi qua tâm cũng là:
I = ½·M·R²
Trường hợp thanh tròn đặc quay quanh trục vuông góc với trục hình trụ (ví dụ như một trục quay quanh đầu mút của nó), công thức sẽ khác. Với thanh mảnh dài L, khối lượng M, quay quanh trục đi qua một đầu và vuông góc với thanh:
I = ⅓·M·L²
Còn nếu quay quanh trục đi qua trọng tâm (giữa thanh):
I = ¹/₁₂·M·L²
Các công thức này cực kỳ hữu ích khi giải bài tập cơ bản trong cơ học kỹ thuật, cũng như khi ước tính sơ bộ momen quán tính trục, tay đòn hay dầm mảnh.

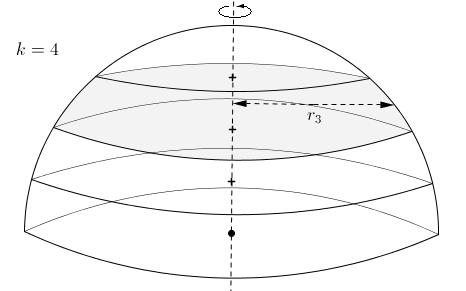

Momen quán tính của mặt cầu
Khi xét mặt cầu mỏng (coi như toàn bộ khối lượng phân bố trên bề mặt, có bán kính R, khối lượng M), momen quán tính quanh trục đi qua tâm (trục bất kỳ qua tâm do tính đẳng hướng) là:
I = ⅔·M·R²
Đây là trường hợp tương tự như vỏ cầu rỗng, vỏ bình chịu áp lực mỏng, hay các vỏ hình cầu trong kỹ thuật. Công thức này khẳng định rằng so với khối cầu đặc (sẽ xét ở mục dưới), việc dồn khối lượng ra bề mặt ngoài làm tăng momen quán tính (hệ “ì” hơn khi quay).
Trong thực tế cơ học vật liệu, mặt cầu ít gặp hơn so với trụ và đĩa, nhưng vẫn xuất hiện trong:
- Mô hình hóa hạt quay, vỏ bình chịu áp lực có chuyển động quay.
- Phân tích nguyên lý bảo toàn momen động lượng trong các hệ cầu quay.
Để tính toán chi tiết hơn (khi khối lượng không đồng nhất), cần quay về định nghĩa tích phân I = ∫ r² dm trên bề mặt, tuy nhiên trong đa số trường hợp kỹ thuật người ta sử dụng công thức chuẩn nêu trên.
Momen quán tính của khối cầu đặc
Khối cầu đặc là mô hình quan trọng trong cơ học, dùng cho bi thép, bi trong ổ lăn, vệ tinh mô phỏng là quả cầu đồng chất… Khi vật quay quanh trục bất kỳ đi qua tâm, momen quán tính có dạng:
I = ²/₅·M·R²
Trong đó:
- M: khối lượng khối cầu (kg)
- R: bán kính khối cầu (m)
Nhờ tính đối xứng cầu, mọi trục qua tâm đều cho cùng một momen quán tính. So sánh với mặt cầu mỏng (⅔·M·R²), ta thấy:
- Mặt cầu rỗng: I = ⅔·M·R² (khối lượng dồn ra bề mặt, xa trục → I lớn).
- Cầu đặc: I = ²/₅·M·R² (khối lượng phân bố đều từ tâm ra ngoài → I nhỏ hơn).
Sự khác nhau này rất quan trọng trong các bài toán lăn không trượt trên mặt phẳng nghiêng. Cầu đặc sẽ lăn “dễ” hơn (gia tốc góc lớn hơn) so với vỏ cầu rỗng cùng khối lượng và bán kính, vì momen quán tính nhỏ hơn.
Khi tính momen quán tính trong các mô hình thực tế:
- Kiểm tra xem vật có thể coi xấp xỉ là cầu đặc không (tỷ lệ kích thước, bề dày vỏ…).
- Dùng công thức I = ²/₅·M·R² cho khối cầu đặc đồng chất.
- Nếu trục quay không đi qua tâm (ví dụ cầu quay quanh trục song song cách tâm một đoạn d), áp dụng thêm định lý trục song song: I = Itâm + M·d².
Mô men quán tính của hình trụ rỗng
Hình trụ rỗng là trường hợp 3D mở rộng của mặt trụ rỗng. Đây là dạng tiết diện phổ biến của các trục tải nặng, ống dẫn, dầm rỗng nhằm tối ưu hóa tỷ số độ cứng/khối lượng.
Xét hình trụ rỗng có:
- Bán kính ngoài: R
- Bán kính trong: r
- Chiều dài: L
- Khối lượng đồng chất: M
Momen quán tính khối lượng quanh trục đối xứng (trục trùng với trục hình trụ) là:
I = ½·M·(R² + r²)
Nếu bạn xuất phát từ mật độ khối ρ và làm việc với kích thước hình học, có thể thực hiện theo các bước:
- Tính thể tích:
V = π·(R² − r²)·L. - Tính khối lượng:
M = ρ·V = ρ·π·(R² − r²)·L. - Thế M vào công thức:
I = ½·ρ·π·(R² − r²)·L·(R² + r²).
Công thức này cho phép bạn đánh giá nhanh tác động của việc khoan rỗng trục: với cùng bán kính ngoài R và khối lượng giảm, momen quán tính cũng giảm, giúp chi tiết quay “nhạy” hơn, nhưng cũng có thể giảm khả năng tích trữ năng lượng quay (ví dụ với bánh đà).
Bên cạnh đó, khi hình trụ rỗng quay quanh trục vuông góc với trục chính (ví dụ quay quanh trục đi ngang qua tâm và vuông góc với trục trụ), việc tính toán sẽ phức tạp hơn và thường cần phân tích thành tổng các phần tử hoặc dùng bảng tra đặc biệt. Trong cơ học vật liệu cơ bản, trường hợp phổ biến nhất vẫn là quay quanh trục đối xứng của hình trụ rỗng.
Mômem hình chữ nhật với trục quay xuyên tâm
Hình chữ nhật là dạng tiết diện kinh điển trong sức bền vật liệu, kết cấu thép, dầm gỗ… Khi xét momen quán tính khối lượng cho một bản mỏng hình chữ nhật quay quanh trục vuông góc với mặt phẳng bản và đi qua trọng tâm, ta có công thức tương tự như momen quán tính diện tích nhưng thay bằng khối lượng.
Giả sử bản mỏng hình chữ nhật có:
- Chiều dài: a
- Chiều rộng: b
- Khối lượng: M
- Trục quay: trục z đi qua trọng tâm và vuông góc với mặt phẳng bản
Momen quán tính khối lượng quanh trục z:
Iz = ¹/₁₂·M·(a² + b²)
Đồng thời, có thể tách thành:
- Ix = ¹/₁₂·M·b² (quanh trục nằm trên cạnh a, đi qua trọng tâm bản).
- Iy = ¹/₁₂·M·a² (quanh trục nằm trên cạnh b, đi qua trọng tâm bản).
Áp dụng định lý trục vuông góc: Iz = Ix + Iy = ¹/₁₂·M·(a² + b²).
Trong thiết kế kết cấu, momen quán tính diện tích của hình chữ nhật thường dùng cho tính độ võng, ứng suất uốn. Công thức tương ứng là:
- Momen quán tính diện tích quanh trục song song với cạnh b:
Ix = b·h³ / 12 (với h là chiều cao theo phương vuông góc với trục xét).
Mặc dù đơn vị và ý nghĩa vật lý khác, nhưng cả hai loại momen này đều phản ánh sự phân bố “vật chất” (khối lượng hoặc diện tích) so với trục, và đều tăng rất mạnh khi tăng kích thước xa trục.
Khi giải bài toán momen quán tính của bản chữ nhật quay quanh trục xuyên tâm nhưng không đi qua trọng tâm (chẳng hạn trục đi qua một góc bản), ta thường:
- Tính IC quanh trục đi qua trọng tâm bằng công thức ¹/₁₂·M·(a² + b²).
- Tính khoảng cách d giữa trọng tâm và trục mới.
- Dùng định lý trục song song: I = IC + M·d².
Đây là kỹ thuật then chốt khi tính momen quán tính cho tấm, dầm hay chi tiết phức tạp được ghép từ nhiều hình chữ nhật.
| Hình học | Trục quay | Momen quán tính I (khối lượng) |
|---|---|---|
| Vòng tròn mỏng (bán kính R) | Qua tâm, vuông góc mặt phẳng | I = M·R² |
| Mặt trụ rỗng / trụ rỗng (R, r) | Trục đối xứng | I = ½·M·(R² + r²) |
| Trụ đặc / đĩa tròn mỏng (R) | Trục đối xứng | I = ½·M·R² |
| Mặt cầu mỏng (R) | Trục qua tâm | I = ⅔·M·R² |
| Khối cầu đặc (R) | Trục qua tâm | I = ²/₅·M·R² |
| Thanh mảnh (L) | Qua trọng tâm, vuông góc thanh | I = ¹/₁₂·M·L² |
| Thanh mảnh (L) | Qua một đầu, vuông góc thanh | I = ⅓·M·L² |
| Bản chữ nhật (a × b) | Qua trọng tâm, vuông góc bản | I = ¹/₁₂·M·(a² + b²) |
Kết luận
Hiểu rõ momen quán tính là gì không chỉ giúp bạn nắm vững các nguyên lý cơ học cốt lõi mà còn là nền tảng quan trọng trong thiết kế, chế tạo và tính toán độ bền vật liệu. Hy vọng qua bài viết này, Vật Liệu Kỹ Thuật đã mang đến cho bạn cái nhìn tổng quan và chính xác nhất về khái niệm, công thức cũng như ý nghĩa thực tiễn của đại lượng này.
