Hiểu đúng biến dạng là gì là bước đầu tiên để phân tích, thiết kế và đánh giá độ bền của bất kỳ kết cấu hay chi tiết máy nào. Từ cây thép bị uốn cong, bulông bị kéo đến bê tông trong dầm cầu, mọi vật liệu đều trải qua biến dạng trước khi hỏng.
Bài viết này hệ thống lại lý thuyết biến dạng theo góc nhìn cơ học vật liệu, kèm ví dụ minh họa rõ ràng. Hãy cùng Kỹ Thuật Vật Liệu tìm hiểu chi tiết về biến dạng ngay bên dưới.
Biến dạng là gì?
Trong cơ học vật liệu, biến dạng là sự thay đổi hình dạng hoặc kích thước của vật thể dưới tác dụng của lực, mô men hoặc các tác nhân ngoại lực khác (nhiệt độ, độ ẩm, từ trường…).
Hiểu đơn giản: Khi bạn tác dụng lực lên một vật, nếu vật không còn giữ nguyên chiều dài, diện tích hay hình dạng ban đầu thì vật đã bị biến dạng.
Về mặt định lượng, biến dạng thường được biểu diễn bằng đại lượng không thứ nguyên, mô tả mức độ thay đổi kích thước tương đối so với kích thước ban đầu.
Định nghĩa kỹ thuật: Biến dạng là đại lượng đặc trưng cho sự thay đổi tương đối về kích thước, hình dạng của vật thể do ứng suất hoặc trường ngoại lực gây ra, được biểu diễn dưới dạng tỉ số, góc hoặc tensor.
Một số dạng biểu diễn biến dạng cơ bản
Trong cơ học vật liệu cơ bản, ta thường gặp ba dạng biến dạng phổ biến sau:
- Biến dạng dọc (biến dạng kéo nén, kí hiệu ε): là tỉ số giữa độ thay đổi chiều dài và chiều dài ban đầu.
Ví dụ: Thanh thép dài L, sau khi chịu kéo dài thêm ∆L, thì biến dạng dọc:
ε = ∆L / L - Biến dạng trượt (biến dạng cắt, kí hiệu γ): là góc biến dạng đo bằng radian, đặc trưng cho sự thay đổi góc giữa các mặt phẳng vuông góc ban đầu.
Ví dụ: Một khối vuông bị cắt, góc vuông 90° biến thành 90° + ∆φ, thì γ ≈ ∆φ (tính bằng radian). - Biến dạng thể tích (kí hiệu εv): là tỉ số giữa độ thay đổi thể tích và thể tích ban đầu.
εv = ∆V / V
Ở mức độ cao hơn (sức bền vật liệu nâng cao, cơ học vật rắn biến dạng), biến dạng được mô tả bằng tensor biến dạng, nhưng với mục tiêu nền tảng, ta tập trung vào khái niệm biến dạng kéo nén và trượt.
Biến dạng và ứng suất: Mối quan hệ cốt lõi
Biến dạng không tồn tại độc lập, mà có mối quan hệ chặt chẽ với ứng suất (stress). Ứng suất là nội lực phân bố bên trong vật liệu, còn biến dạng là phản ứng hình học của vật liệu trước ứng suất.
Trong vùng làm việc đàn hồi tuyến tính, mối quan hệ cơ bản giữa ứng suất (σ) và biến dạng (ε) được mô tả bằng định luật Hooke cho kéo nén đơn trục:
σ = E·ε
Trong đó:
- σ: Ứng suất (Pa hoặc MPa)
- ε: Biến dạng dọc (không thứ nguyên)
- E: Mô đun đàn hồi (modul Young) của vật liệu
Mô đun đàn hồi càng lớn, vật liệu càng “cứng” và khó biến dạng; ngược lại, E nhỏ thể hiện vật liệu mềm, dễ biến dạng.
Bạn có thể tìm hiểu thêm: Ứng suất nhiệt là gì? Công thức, bản chất vật lý và ứng dụng kỹ thuật thực tế
Phân loại biến dạng
Trong thực tế tính toán và thiết kế kết cấu, người ta thường phân loại biến dạng theo bản chất cơ học và khả năng phục hồi của vật liệu. Ba nhóm chính gồm:
- Biến dạng đàn hồi
- Biến dạng dẻo
- Biến dạng phá huỷ

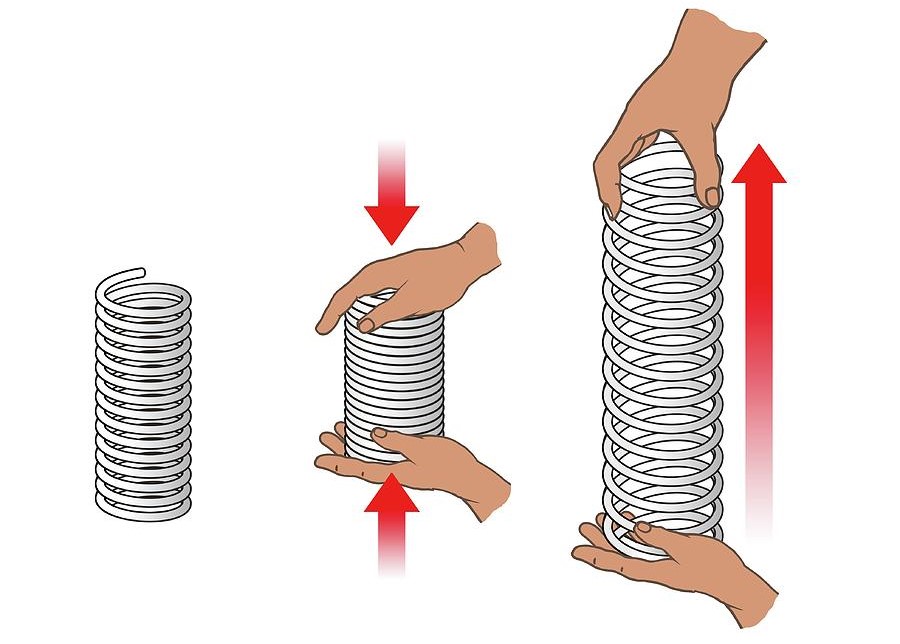

Biến dạng đàn hồi
Biến dạng đàn hồi là loại biến dạng mà vật liệu có khả năng phục hồi hoàn toàn về hình dạng và kích thước ban đầu khi bỏ tải (ngừng tác dụng lực). Đây là vùng làm việc an toàn nhất, là nơi lý thuyết đàn hồi tuyến tính thường được áp dụng trong thiết kế.
Đặc trưng của biến dạng đàn hồi
Để nhận diện và ứng dụng biến dạng đàn hồi trong thực hành kỹ thuật, cần nắm một số đặc trưng sau:
- Tính thuận nghịch: Khi bỏ tải, biến dạng gần như biến mất, mẫu quay về trạng thái ban đầu.
- Quan hệ tuyến tính (trong vùng đàn hồi tuyến tính): Biến dạng tỉ lệ với ứng suất (σ ∼ ε) theo định luật Hooke.
- Không gây hư hỏng vĩnh viễn: Trong giới hạn đàn hồi, vật liệu chưa xảy ra trượt mạng tinh thể vượt mức, chưa có biến cứng hay rạn nứt vi mô đáng kể.
- Giới hạn bởi giới hạn đàn hồi: Khi ứng suất vượt quá giới hạn đàn hồi, vật liệu sẽ chuyển sang giai đoạn biến dạng dẻo.
Giới hạn đàn hồi và modul đàn hồi
Giới hạn đàn hồi là giá trị ứng suất lớn nhất mà tại đó, sau khi bỏ tải, vật liệu vẫn có thể khôi phục hoàn toàn hình dạng ban đầu.
Mô đun đàn hồi (E) là hằng số đặc trưng cho độ cứng của vật liệu trong vùng đàn hồi. Với thép kết cấu thông thường:
- E ≈ 200.000 MPa (tức 2×105 MPa)
- Biến dạng đàn hồi thường rất nhỏ (cỡ 10-3 đến 10-5)
Ví dụ đơn giản về biến dạng đàn hồi
Hãy xét thanh thép tròn chịu kéo:
- Chiều dài ban đầu L = 1 m
- Đường kính d = 10 mm
- Ứng suất kéo σ = 100 MPa (nằm trong vùng đàn hồi của thép)
Với modul đàn hồi E = 200.000 MPa, ta có:
- Biến dạng ε = σ / E = 100 / 200.000 = 0,0005
- Độ giãn dài ∆L = ε·L = 0,0005 × 1 m = 0,0005 m = 0,5 mm
Khi bỏ tải, thanh thép gần như trở về chiều dài 1 m như ban đầu, đó chính là biến dạng đàn hồi.

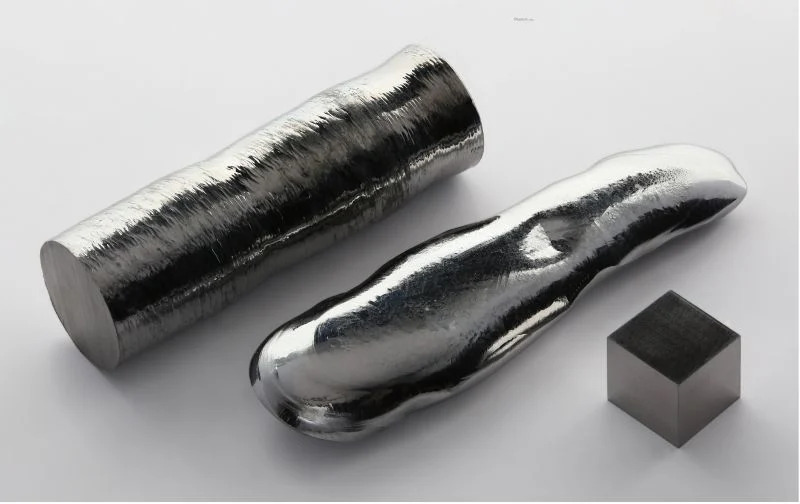

Biến dạng dẻo
Biến dạng dẻo là loại biến dạng không thể phục hồi hoàn toàn sau khi bỏ tải. Khi ứng suất vượt qua giới hạn chảy hoặc giới hạn đàn hồi của vật liệu, cấu trúc vi mô bên trong bắt đầu trượt, gây ra biến dạng vĩnh viễn.
Bản chất cơ học của biến dạng dẻo
Ở mức độ vi mô, biến dạng dẻo có liên quan đến:
- Sự trượt của các mặt tinh thể trong mạng tinh thể kim loại.
- Sự dịch chuyển, tương tác và “kẹt” của các lệch (dislocation) trong cấu trúc tinh thể.
- Sự tái sắp xếp liên kết trong vật liệu đa pha, vật liệu polymer, vật liệu compozit.
Khi ứng suất đủ lớn, các cơ chế này hoạt động mạnh, dẫn đến hình dạng mới của vật liệu được “ghi nhớ”, không thể quay lại trạng thái cũ chỉ bằng việc bỏ tải.
Đặc trưng của biến dạng dẻo
Trong thực hành cơ học vật liệu, biến dạng dẻo được nhận diện bởi các đặc điểm sau:
- Không thuận nghịch: Sau khi bỏ tải, vật không thể trở về kích thước ban đầu, vẫn còn biến dạng dư.
- Ứng suất không còn tuyến tính với biến dạng: Quan hệ σ–ε trở nên phi tuyến, xuất hiện đoạn chảy, đoạn hóa bền (biến cứng).
- Phân bố biến dạng không đồng đều: Một số vùng có biến dạng tập trung (ví dụ cổ thắt trong kéo thép).
- Xuất hiện cơ chế phá hoại tiềm ẩn: Rỗ khí, vi nứt, xé hạt, bong pha… dễ xuất hiện hơn trong vùng dẻo.
Giới hạn chảy và vùng dẻo
Giới hạn chảy (σy) là mức ứng suất mà tại đó vật liệu bắt đầu biến dạng dẻo rõ rệt mà không cần tăng thêm ứng suất đáng kể. Đối với thép mềm, vùng chảy thường rất rõ ràng trên biểu đồ σ–ε.
Trong thiết kế kết cấu, người kỹ sư thường đặt điều kiện:
- Ứng suất làm việc không vượt quá một hệ số an toàn so với giới hạn chảy, nhằm tránh biến dạng dẻo quá mức.
Ví dụ về biến dạng dẻo trong thực tế
Một số ví dụ gần gũi giúp hình dung biến dạng dẻo rõ ràng hơn:
- Bẻ cong một chiếc đinh thép: Sau khi thôi tác dụng lực, đinh không thẳng lại được, đã xảy ra biến dạng dẻo.
- Uốn thanh nhôm quá giới hạn đàn hồi: Thanh nhôm bị cong vĩnh viễn, đây là biến dạng dẻo.
- Cán, dập, kéo sợi kim loại trong công nghệ gia công áp lực: Tất cả đều dựa trên cơ chế biến dạng dẻo có kiểm soát để thay đổi hình dạng phôi.
Biến dạng phá huỷ
Biến dạng phá huỷ là giai đoạn cuối cùng, khi biến dạng tăng đến mức dẫn tới của vật liệu hay kết cấu.
Trong giai đoạn này, vật liệu không chỉ biến dạng dẻo hoặc đàn hồi mà đã mất hoàn toàn khả năng làm việc theo yêu cầu thiết kế.
Cơ chế phá huỷ điển hình
Các cơ chế phá huỷ tùy thuộc loại vật liệu và điều kiện tải trọng, nhưng có thể phân nhóm như sau:
- Phá huỷ giòn:
- Xảy ra gần như không có biến dạng dẻo đáng kể.
- Mặt gãy thường phẳng, sạch, ít cổ thắt.
- Đặc trưng cho các vật liệu giòn: bê tông, gang, gốm, kính, một số thép ở nhiệt độ thấp.
- Phá huỷ dẻo:
- Xảy ra sau khi vật liệu đã biến dạng dẻo lớn.
- Mặt gãy thường xé, có cổ thắt rõ (đối với kim loại dẻo).
- Nhiều năng lượng được tiêu tán dưới dạng biến dạng dẻo trước khi gãy.
- Phá huỷ mỏi:
- Xảy ra khi vật liệu chịu tải trọng lặp lại với biên độ nhỏ hơn nhiều so với giới hạn bền tĩnh.
- Khởi nguồn từ các vết nứt mỏi vi mô, sau đó lan dần đến khi gãy.
- Rất nguy hiểm vì thường không có biến dạng lớn nhìn thấy trước khi gãy.
- Phá huỷ do rão (creep):
- Xảy ra dưới tải trọng dài hạn ở nhiệt độ cao (thường gặp ở tuabin, nồi hơi, thiết bị nhiệt).
- Biến dạng tăng dần theo thời gian dù ứng suất không đổi.
Liên hệ giữa biến dạng và phá huỷ
Phá huỷ là kết quả sau cùng của quá trình biến dạng phát triển đến mức vượt qua khả năng chịu đựng của vật liệu. Có thể tóm tắt:
- Biến dạng đàn hồi: vật còn nguyên vẹn, làm việc tốt.
- Biến dạng dẻo: vật vẫn có thể làm việc, nhưng hình dạng bị thay đổi, độ bền có thể suy giảm.
- Biến dạng phá huỷ: vật không còn khả năng đảm bảo chức năng thiết kế, cần thay thế hoặc sửa chữa.
Ví dụ minh hoạ về biến dạng
Để hiểu sâu hơn biến dạng là gì và các loại biến dạng trong thực tế, ta xét một loạt ví dụ từ đời sống đến kỹ thuật kết cấu, kèm mô tả cơ chế cơ học bên dưới.
Ví dụ 1: Thép trong thanh dầm chịu uốn
Dầm thép chữ I chịu tải trọng phân bố đều là một ví dụ kinh điển trong cơ học vật liệu. Khi chịu uốn, dầm bị biến dạng cong.
- Mặt trên dầm: chịu nén, các sợi dọc bị ngắn lại (biến dạng nén).
- Mặt dưới dầm: chịu kéo, các sợi dọc bị dài ra (biến dạng kéo).
- Mặt trung hòa: gần như không có biến dạng dọc (ε ≈ 0).
Trong giới hạn đàn hồi:
- Biến dạng tỉ lệ với mô men uốn M.
- Biểu thức cơ bản: σ = M·y / I, với y là khoảng cách đến trục trung hòa, I là mô men quán tính tiết diện.
Nếu tăng tải đến mức cao hơn, vùng biên chịu kéo hoặc nén có thể vượt qua giới hạn chảy, xuất hiện vùng dẻo cục bộ trong dầm. Khi đó, đường cong dầm không còn tuyến tính với tải trọng, và nếu tiếp tục tăng tải, dầm có thể bị võng quá mức hoặc gãy.
Ví dụ 2: Bulông chịu kéo trong liên kết kết cấu thép
Xem xét một bulông giữ hai bản thép lại với nhau chịu lực kéo dọc:
- Khi lực kéo nhỏ:
- Thân bulông chỉ biến dạng đàn hồi.
- Chiều dài tăng chút ít, có thể tính bằng định luật Hooke.
- Khi tăng lực kéo đến gần giới hạn chảy:
- Vùng nhỏ ở giữa thân bulông bắt đầu vào giai đoạn dẻo.
- Biểu đồ σ–ε có đoạn chảy dài, biến dạng tăng nhanh.
- Khi vượt quá giới hạn bền:
- Bulông bị cổ thắt, biến dạng cục bộ rất lớn.
- Cuối cùng bị kéo đứt, đây là biến dạng phá huỷ do kéo dẻo.
Trường hợp này minh hoạ mối liên hệ đầy đủ giữa ba giai đoạn: đàn hồi → dẻo → phá huỷ chỉ trên một chi tiết đơn giản.
Ví dụ 3: Biến dạng của bê tông trong cột chịu nén
Với vật liệu bê tông, hành vi biến dạng có đặc trưng khác đáng kể so với kim loại.
- Khi chịu nén nhỏ:
- Bê tông có biến dạng đàn hồi chiếm ưu thế.
- Mối quan hệ giữa ứng suất – biến dạng tương đối tuyến tính.
- Khi tăng tải nén:
- Vi khe nứt giữa các cốt liệu và hồ xi măng bắt đầu mở rộng.
- Biến dạng tăng nhanh hơn ứng suất, quan hệ σ–ε trở nên phi tuyến.
- Trước khi phá huỷ:
- Bê tông phình ra hai bên (biến dạng ngang lớn).
- Cấu trúc vi mô bị phân rã, hình thành các dải nứt cắt.
- Cột bê tông bị nát hoặc xé dầm, biểu hiện phá huỷ giòn – dẻo tuỳ loại bê tông và cốt thép.
Điều đáng chú ý là, mặc dù bê tông có thể có vùng biến dạng dẻo nhất định, nhưng khả năng biến dạng dẻo của nó thấp hơn kim loại rất nhiều, nên thường được xếp vào nhóm vật liệu giòn.
Ví dụ 4: Biến dạng nhiệt trong kết cấu thép
Không chỉ ngoại lực, nhiệt độ cũng gây ra biến dạng rõ rệt.
Giả sử một thanh thép dài L chịu tăng nhiệt độ ∆T. Biến dạng nhiệt dọc có thể được ước tính:
- εnhiệt = α·∆T
Trong đó α là hệ số giãn nở nhiệt dài (khoảng 11×10-6 đến 13×10-6 /°C với thép).
Nếu thanh thép bị ngàm cứng hai đầu, không cho giãn nở, biến dạng nhiệt bị “khóa” lại, sinh ra ứng suất nhiệt. Đây là dạng biến dạng cưỡng bức rất quan trọng cần xét tới trong thiết kế cầu thép, đường ray, bồn áp lực, kết cấu không gian.
Ví dụ 5: Biến dạng và mỏi trong trục quay máy
Một trục máy chịu mô men xoắn và mô men uốn biến đổi theo thời gian (ví dụ: trục khuỷu trong động cơ, trục truyền trong hộp số). Trong mỗi chu kỳ quay:
- Ứng suất uốn và xoắn thay đổi theo biên độ.
- Biến dạng đàn hồi sinh ra và mất đi liên tục theo chu kỳ tải.
Dù mỗi chu kỳ biến dạng nhỏ và đều nằm trong vùng đàn hồi, nhưng sau một số lượng chu kỳ lớn, có thể xuất hiện:
- Vi nứt mỏi do tích luỹ hư hỏng vi mô.
- Sự tăng trưởng nứt không phục hồi.
Cuối cùng, trục có thể gãy mỏi, thuộc nhóm biến dạng phá huỷ do tải trọng lặp, cho dù biến dạng tức thời mỗi chu kỳ vẫn được xem là đàn hồi.
Kết luận
Trả lời ngắn gọn, biến dạng là gì: đó là sự thay đổi kích thước và hình dạng của vật thể dưới tác động của ngoại lực, nhiệt độ hoặc các trường vật lý khác, được mô tả bằng các đại lượng như biến dạng dọc, biến dạng trượt, biến dạng thể tích.
Trong cơ học vật liệu, việc phân biệt biến dạng đàn hồi, biến dạng dẻo và biến dạng phá huỷ có ý nghĩa quyết định đối với thiết kế và đánh giá độ bền:
- Biến dạng đàn hồi: cho phép kết cấu làm việc an toàn, phục hồi hoàn toàn khi bỏ tải.
- Biến dạng dẻo: để lại biến dạng dư, có thể tận dụng trong gia công áp lực nhưng phải hạn chế trong khai thác kết cấu.
- Biến dạng phá huỷ: đánh dấu điểm mất khả năng chịu lực, cần tránh bằng thiết kế phù hợp, chọn vật liệu và kiểm soát tải trọng.
Hiểu đúng bản chất biến dạng, mối liên hệ giữa ứng suất và biến dạng, cũng như các cơ chế dẫn đến phá huỷ cho phép kỹ sư:
- Thiết kế kết cấu đủ bền, đủ cứng, không quá dư thừa vật liệu.
- Dự báo hành vi của vật liệu trong suốt vòng đời khai thác.
- Lựa chọn giải pháp gia cường, thay thế hoặc công nghệ gia công phù hợp.
Với nền tảng đó, mọi phân tích chuyên sâu hơn về ổn định kết cấu, mỏi, rão, phá hoại giòn – dẻo… đều quy về câu hỏi cốt lõi: vật liệu đang biến dạng như thế nào, ở vùng đàn hồi, dẻo hay đã tiến sát đến phá huỷ.
