Gia công kim loại tấm là mắt xích quan trọng trong chuỗi sản xuất cơ khí, đặc biệt ở các ngành điện tử, ô tô, nội thất, tủ điện. Hiểu đúng bản chất gia công kim loại tấm, quy trình và các công đoạn then chốt giúp doanh nghiệp tối ưu chi phí, rút ngắn thời gian giao hàng và kiểm soát chất lượng sản phẩm đầu ra. Hãy cùng Kỹ Thuật Vật Liệu tìm hiểu chi tiết bên dưới.
Gia công kim loại tấm là gì?
Gia công kim loại tấm là quá trình sử dụng các phương pháp cơ học, nhiệt hoặc kết hợp để cắt, uốn, dập, đột, hàn, lắp ráp các tấm kim loại thành chi tiết, cụm chi tiết hoặc sản phẩm hoàn chỉnh theo bản vẽ kỹ thuật. Điểm khác biệt của gia công tấm kim loại so với gia công tiện, phay truyền thống nằm ở dạng phôi và cách tạo hình:
- Dạng phôi: Phôi là tấm, cuộn (coil) với chiều dày mỏng, thường dưới 10 mm.
- Phương pháp tạo hình: Chủ yếu là biến dạng dẻo nguội như uốn, dập, kéo giãn, thay vì bóc tách vật liệu như tiện, phay, khoan.
- Đặc thù sản xuất: Phù hợp sản xuất hàng loạt, yêu cầu độ lặp lại cao, tính thẩm mỹ tốt và độ chính xác đồng đều giữa các sản phẩm.
Trong nhà xưởng, gia công kim loại tấm thường bao gồm một chuỗi các công đoạn: cắt phôi, gia công biên dạng, tạo hình (uốn, dập), gia công mối nối (hàn, tán đinh), xử lý bề mặt, sau đó là lắp ráp và kiểm tra chất lượng.
Kim loại phổ biến dùng để gia công là gì?
Không phải vật liệu nào cũng phù hợp cho gia công kim loại tấm. Dưới đây là các nhóm vật liệu thông dụng, kèm theo đặc điểm và phạm vi ứng dụng điển hình.
| Vật liệu | Đặc điểm | Ứng dụng điển hình |
|---|---|---|
| Thép carbon (thép đen) | Độ bền cao, dễ hàn, giá rẻ, dễ gỉ nếu không sơn/phủ | Khung máy, kệ chứa hàng, vỏ thiết bị công nghiệp, kết cấu chịu lực |
| Thép tấm mạ kẽm | Chống gỉ tốt hơn thép đen, bề mặt sáng, dễ gia công | Tủ điện, máng cáp, vỏ máy, khung nhà xưởng nhẹ |
| Inox (SUS 201, 304, 316, 430…) | Chống ăn mòn, thẩm mỹ cao, khó gia công hơn, giá cao hơn thép đen | Thiết bị y tế, thực phẩm, nội thất, thang máy, bồn bể, lan can |
| Nhôm tấm | Trọng lượng nhẹ, dẫn nhiệt tốt, chống gỉ, mềm hơn thép | Vỏ hộp điện, thiết bị điện tử, biển quảng cáo, kết cấu nhẹ |
| Đồng, đồng thau | Dẫn điện, dẫn nhiệt tốt, dễ gia công, giá cao | Linh kiện điện, phụ kiện trang trí, chi tiết đòi hỏi dẫn điện/ nhiệt |
Khi lựa chọn vật liệu cho gia công kim loại tấm, doanh nghiệp thường cân nhắc ba yếu tố chính:
- Yêu cầu cơ tính: Độ bền kéo, độ cứng, khả năng chịu va đập, chịu mài mòn.
- Điều kiện môi trường làm việc: Trong nhà, ngoài trời, môi trường ẩm ướt, hóa chất, gần biển.
- Yêu cầu thẩm mỹ và chi phí: Mặt ngoài có lộ ra hay bị che khuất, cần bề mặt bóng hay chỉ cần sơn phủ, ngân sách dự án.
Bạn có thể tham khảo thêm: Gia công cắt gọt là gì? Công nghệ, phương pháp và ứng dụng thực tế trong sản xuất hiện đại

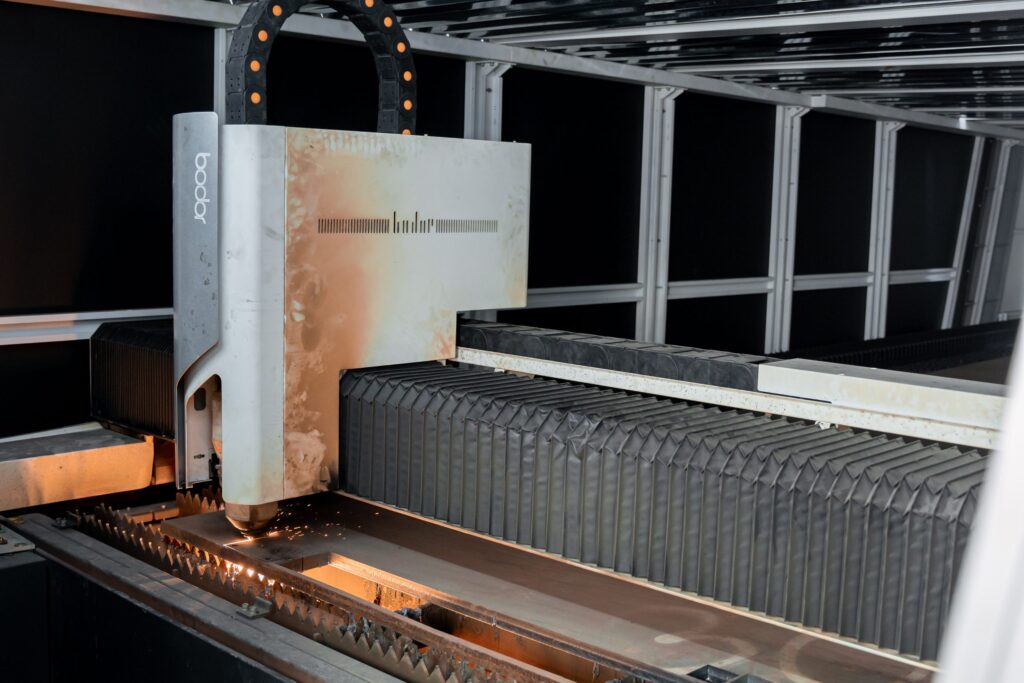

Quy trình gia công kim loại tấm
Quy trình gia công tấm kim loại tiêu chuẩn thường gồm nhiều công đoạn liên tiếp, có thể tùy chỉnh tùy theo sản phẩm và trang thiết bị mỗi nhà máy. Dưới đây là quy trình phổ biến từ bản vẽ đến sản phẩm hoàn thiện.
Tiếp nhận yêu cầu và thiết kế
Doanh nghiệp tiếp nhận bản vẽ 2D, 3D từ khách hàng hoặc tự thiết kế dựa trên yêu cầu công năng. Kỹ sư thiết kế sẽ:
- Phân tích chức năng chi tiết, môi trường làm việc, yêu cầu tải trọng.
- Lựa chọn vật liệu, chiều dày tấm, dung sai kích thước phù hợp.
- Thiết kế tối ưu hóa cho gia công: hạn chế góc sắc khó uốn, tiêu chuẩn hóa lỗ, bán kính uốn, bù trừ chiều dài trải phôi.
Lập trình và trải phôi (nesting)
Các chi tiết sau khi thiết kế sẽ được trải phôi trên tấm kim loại bằng phần mềm chuyên dụng để tối ưu tỷ lệ sử dụng vật liệu. Kỹ thuật viên sẽ:
- Sắp xếp các chi tiết trên kích thước tấm chuẩn nhằm giảm tối đa phần dư thừa.
- Thiết lập đường cắt, thứ tự cắt, khoảng cách an toàn giữa các chi tiết.
- Lập trình cho máy cắt laser, plasma, oxy-gas hoặc máy đột CNC.
Cắt phôi tấm
Đây là công đoạn tách phôi từ tấm hoặc cuộn theo hình dạng tổng thể trước khi tạo hình chi tiết. Phương pháp cắt sẽ được phân tích kỹ hơn ở phần sau.
Gia công tạo hình (uốn, dập, vuốt sâu…)
Sau khi cắt phôi, tấm sẽ được đưa sang các công đoạn uốn, chấn, dập, vuốt để tạo thành hình 3D đúng với thiết kế.
Gia công phụ trợ
Các công đoạn này giúp chi tiết đạt được đầy đủ tính năng lắp ráp, sử dụng:
- Khoan, taro, tạo ren.
- Hàn điểm, hàn TIG/MIG, tán đinh.
- Hàn bulong, hàn chốt, ép insert.
Xử lý bề mặt
Chi tiết sau khi tạo hình sẽ được xử lý bề mặt để tăng độ bền, chống gỉ và cải thiện thẩm mỹ, sẽ trình bày chi tiết ở phần riêng.
Lắp ráp, kiểm tra và đóng gói
Các chi tiết kim loại tấm được lắp thành cụm, kiểm tra kích thước, lắp ghép, độ phẳng, bề mặt, sau đó được đóng gói và bàn giao.

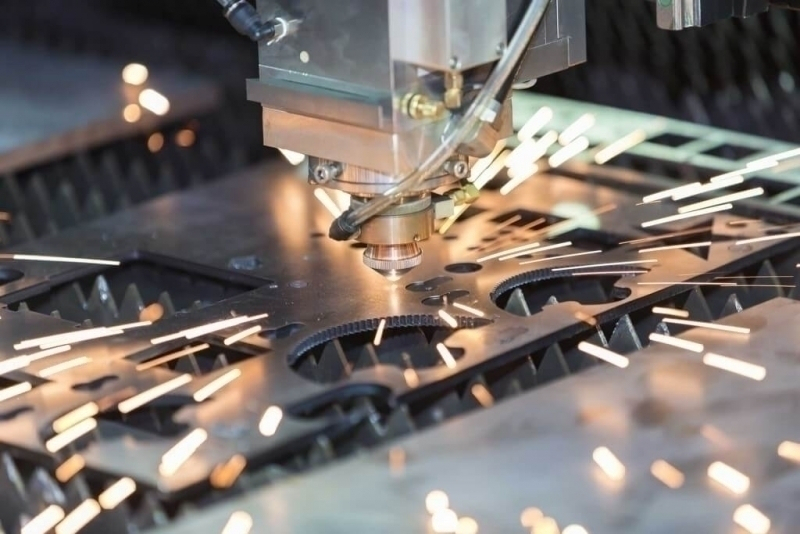

Giai đoạn Cắt
Cắt là công đoạn nền tảng trong quy trình gia công kim loại tấm. Chất lượng đường cắt quyết định lớn đến độ chính xác kích thước, độ vuông góc và chi phí xử lý sau cắt. Các phương pháp cắt phổ biến trong gia công tấm kim loại gồm:

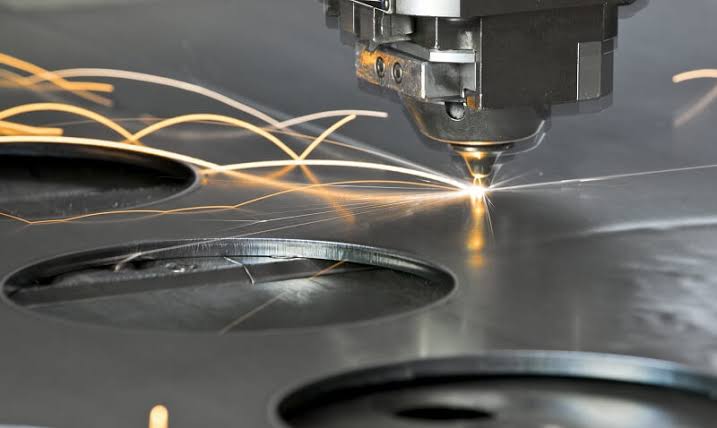

Cắt laser
Máy cắt laser sử dụng tia laser hội tụ năng lượng cao để nung chảy và thổi bay vật liệu. Ưu điểm nổi bật:
- Độ chính xác cao, biên dạng phức tạp, đường cắt nhỏ, ít ba via.
- Phù hợp cắt inox, thép carbon, thép mạ kẽm, nhôm, đồng (tùy nguồn laser).
- Tốc độ cắt nhanh, lập trình linh hoạt, phù hợp sản xuất hàng loạt lẫn đơn hàng nhỏ.
Hạn chế của cắt laser là chi phí đầu tư máy cao, yêu cầu vận hành, bảo dưỡng chuẩn và độ dày tấm bị giới hạn tùy công suất nguồn laser.
Cắt plasma
Cắt plasma dùng tia plasma nhiệt độ cao để phân tách vật liệu, thường áp dụng cho thép carbon, thép không gỉ với chiều dày trung bình đến lớn.
- Ưu điểm: cắt được tấm dày hơn so với laser cùng mức đầu tư, tốc độ cắt khá nhanh.
- Nhược điểm: đường cắt rộng hơn, độ chính xác và độ sắc nét biên dạng thấp hơn laser, thường phải mài sửa sau cắt.
Cắt chấn guillotine, cắt xả băng
Đây là các phương pháp cắt thẳng đơn giản dùng dao cắt cơ khí:
- Phù hợp cắt thẳng tấm hoặc cắt dải trước khi gia công tiếp.
- Năng suất cao với những kích thước lặp lại, chi phí thấp.
- Không tạo được biên dạng phức tạp.
Đột dập CNC (punching)
Máy đột CNC sử dụng các bộ khuôn đột để tạo lỗ, khe, biên dạng lặp lại trên tấm kim loại.
- Rất hiệu quả khi cần đột nhiều lỗ, rãnh hình học tiêu chuẩn (tròn, vuông, chữ nhật, loa kèn…).
- Có thể kết hợp tạo gân tăng cứng, dập nổi logo, louvers thông gió.
- Biên dạng quá phức tạp sẽ bị hạn chế bởi bộ khuôn, nên thường kết hợp với cắt laser.
Cắt cơ khí thủ công
Gồm cắt bằng máy cắt tay, cưa, kéo cắt. Thường chỉ dùng cho công việc sửa chữa, sản xuất đơn chiếc vì:
- Độ chính xác không cao, khó đồng nhất giữa các chi tiết.
- Năng suất thấp, phụ thuộc tay nghề công nhân.

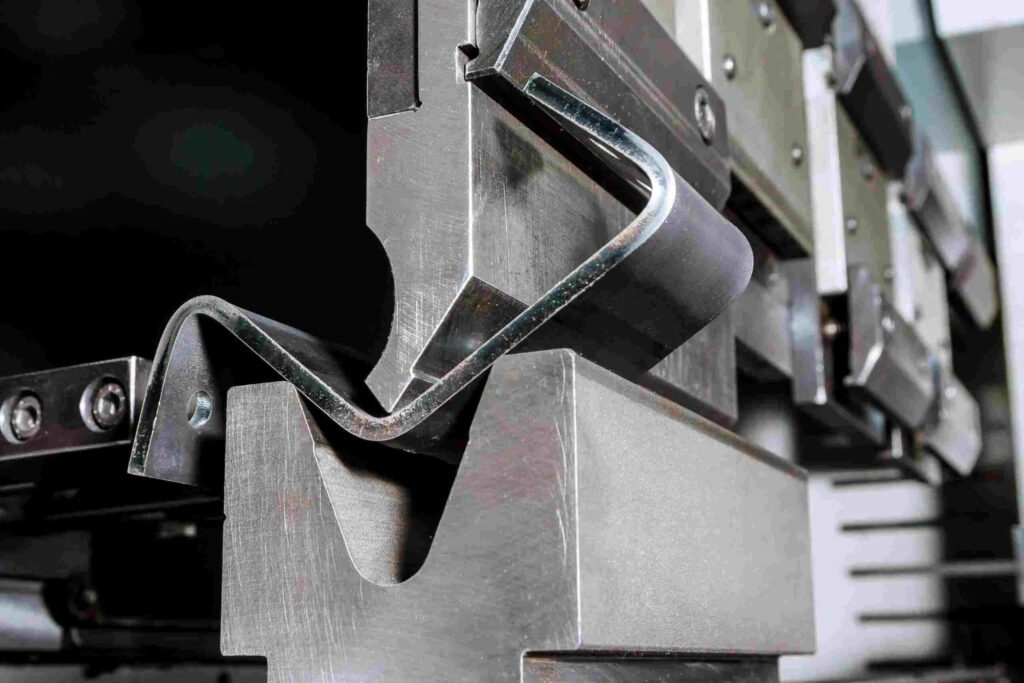

Giai đoạn Uốn
Uốn là công đoạn biến dạng dẻo tấm kim loại quanh một trục thẳng, tạo thành các góc, cạnh, gân tăng cứng. Máy uốn (chấn) CNC là thiết bị trung tâm trong gia công kim loại tấm hiện đại.
Trong thực tế sản xuất, khi triển khai công đoạn uốn, kỹ sư và kỹ thuật viên cần lưu ý các yếu tố sau:
- Bán kính uốn (R): Phải phù hợp với loại vật liệu và chiều dày tấm để tránh nứt gãy ở vùng kéo.
- Chiều dài trải phôi: Cần tính toán bù trừ đúng để sau khi uốn kích thước tổng thể đạt đúng theo bản vẽ.
- Thứ tự uốn: Uốn theo trình tự tối ưu giúp tránh va chạm với thân máy, hạn chế cong vênh và dễ thao tác kẹp, đặt phôi.
- Khuôn chấn: Lựa chọn V-die, punch phù hợp với chiều dày và góc uốn, đảm bảo lực chấn không vượt quá giới hạn.
Các lỗi thường gặp khi gia công uốn tấm kim loại gồm:
- Góc uốn không đều giữa các chi tiết do đặt sai tọa độ hoặc sai lực chấn.
- Biến dạng lỗ gần vùng uốn nếu không có biện pháp bù trừ.
- Bề mặt bị xước do dùng khuôn cũ, khuôn bẩn hoặc kẹp phôi không đúng cách.

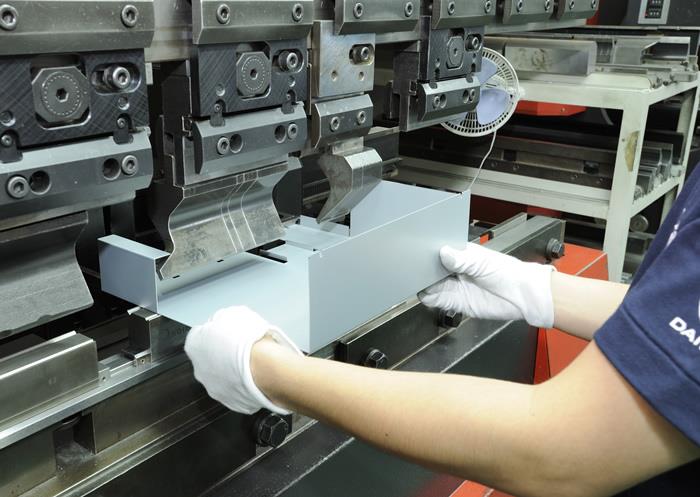

Giai đoạn Dập
Dập là quá trình tạo hình kim loại tấm bằng bộ khuôn trên máy dập, có thể là dập cắt, dập vuốt, dập uốn hoặc dập nổi. Đây là phương pháp rất hiệu quả trong sản xuất hàng loạt lớn. Trong gia công tấm kim loại, dập thường được chia thành các hình thức chính:
Dập cắt, đột lỗ
Dùng chày và cối để cắt biên dạng hoặc tạo lỗ trên tấm. Phù hợp khi:
- Sản lượng lớn, sản phẩm ổn định lâu dài.
- Biên dạng không thay đổi thường xuyên, chấp nhận đầu tư bộ khuôn chuyên dụng.
Dập vuốt sâu
Tạo các chi tiết dạng hộp, cốc, khay, vỏ bọc bằng cách kéo tấm kim loại vào trong lòng khuôn. Yêu cầu:
- Vật liệu có khả năng biến dạng tốt, ít nứt gãy.
- Thiết kế bán kính góc hợp lý, có bôi trơn, điều khiển lực chặn phôi chuẩn.
Dập uốn, dập nổi, tạo gân
Dùng để tạo các đường gân tăng cứng, logo, họa tiết hoặc góc uốn cố định trên sản phẩm. Ưu điểm lớn nhất của dập khuôn trong gia công kim loại tấm là năng suất rất cao, độ đồng nhất tốt, chi phí sản phẩm trên đơn vị sẽ giảm mạnh khi sản lượng đủ lớn. Hạn chế là chi phí thiết kế, chế tạo khuôn ban đầu cao và thời gian chuẩn bị lâu.
Lắp ráp
Lắp ráp là giai đoạn kết nối các chi tiết kim loại tấm với nhau hoặc với các chi tiết khác (nhựa, kính, linh kiện điện). Độ chính xác ở công đoạn này ảnh hưởng trực tiếp đến độ kín, độ bền, độ ồn và cảm giác sử dụng sản phẩm.
Các phương pháp lắp ráp phổ biến trong gia công tấm kim loại gồm:
- Hàn: Hàn MIG, TIG, hàn hồ quang tay, hàn điểm. Hàn điểm rất thường gặp trong các cụm tủ điện, vỏ máy.
- Lắp bằng bulong, ốc vít: Dùng cho các cụm cần tháo lắp bảo trì, sửa chữa hoặc điều chỉnh.
- Tán đinh, rivet: Áp dụng với các chi tiết mỏng, yêu cầu ít biến dạng và không muốn sinh nhiệt như hàn.
- Khóa chốt, bản lề: Dùng trong cửa tủ, cửa tấm che, nắp hộp.
Khi tổ chức công đoạn lắp ráp, cần có đồ gá, khuôn lắp, thước đo, đồ kiểm để đảm bảo:
- Kích thước lắp không bị trôi do cộng dồn sai số từ các công đoạn trước.
- Các vị trí lỗ, ren, bulong trùng khớp theo thiết kế.
- Đảm bảo độ kín, độ phẳng, không vênh xoắn cụm sản phẩm.

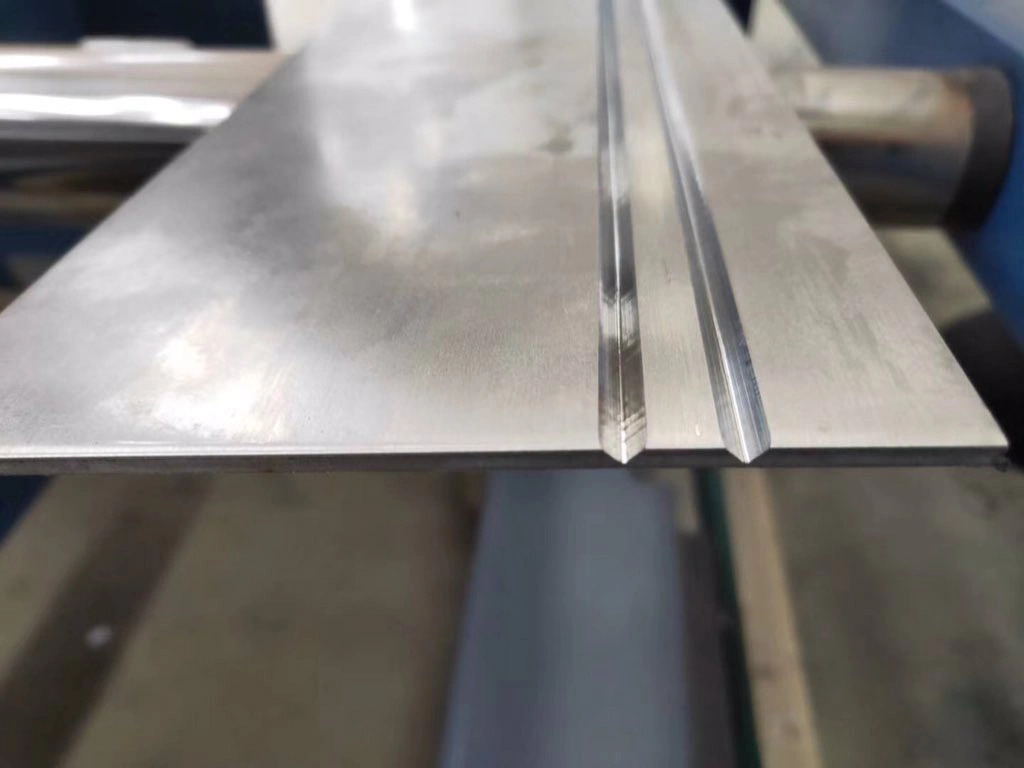

Bề mặt gia công kim loại tấm
Bề mặt là yếu tố quyết định ấn tượng ban đầu về sản phẩm và liên quan trực tiếp đến tuổi thọ, khả năng chống ăn mòn. Trong gia công kim loại tấm, xử lý bề mặt thường gồm hai nhóm: xử lý trước và lớp phủ hoàn thiện.
Xử lý bề mặt trước khi phủ
Công đoạn này nhằm làm sạch, tạo độ nhám phù hợp để sơn, mạ, phủ bám dính tốt hơn.
- Phun cát, phun bi: Loại bỏ gỉ, lớp oxit, ba via, tạo nhám bề mặt.
- Đánh xước inox: Tạo bề mặt hairline cho inox trang trí.
- Tẩy dầu, tẩy gỉ hóa học: Làm sạch dầu mỡ, bụi bẩn, muội hàn trước khi sơn tĩnh điện.
- Mài, chà nhám: Làm phẳng mối hàn, bo mềm các cạnh sắc.
Lớp phủ hoàn thiện
Tùy theo yêu cầu sử dụng, gia công kim loại tấm có thể ứng dụng một hoặc kết hợp nhiều lớp phủ:
- Sơn tĩnh điện: Phổ biến nhất với thép và tôn mạ kẽm, cho bề mặt đẹp, đều màu, chống gỉ tốt.
- Mạ kẽm nhúng nóng, mạ kẽm điện phân: Tăng khả năng chống ăn mòn, phù hợp sản phẩm ngoài trời.
- Anod nhôm: Tăng độ cứng bề mặt, màu sắc đa dạng, chống xước tốt cho nhôm.
- Đánh bóng, mirror inox: Cho bề mặt bóng gương, ứng dụng nhiều trong trang trí, nội thất cao cấp.
- Phủ powder, phủ nano: Tăng tính năng đặc biệt như chống bám bẩn, chống tia UV.
Khi lựa chọn phương án xử lý bề mặt trong gia công kim loại tấm, cần cân nhắc:
- Môi trường sử dụng (ẩm, muối, hóa chất, ngoài trời hay trong nhà).
- Yêu cầu thẩm mỹ (bề mặt nhẵn bóng, xước mờ hay sần nhám).
- Chi phí đầu tư ban đầu và chi phí bảo trì trong vòng đời sản phẩm.
Ứng dụng của kim loại tấm gia công
Gia công kim loại tấm hiện diện trong hầu hết các ngành công nghiệp. Dưới đây là những nhóm ứng dụng tiêu biểu để hình dung rõ vai trò của công nghệ này.
Ngành điện – điện tử, viễn thông
Đây là một trong những lĩnh vực sử dụng tấm kim loại gia công nhiều nhất.
- Tủ điện, tủ điều khiển, tủ trung thế, tủ phân phối.
- Thang máng cáp, tủ rack, giá đỡ thiết bị viễn thông.
- Vỏ máy, vỏ hộp điều khiển, khung giá máy chủ.
Ngành ô tô, xe máy, cơ khí giao thông
Gia công tấm kim loại được dùng rộng rãi trong các chi tiết thân vỏ và kết cấu phụ trợ.
- Vỏ thân xe, sàn xe, chi tiết khung phụ, giá đỡ.
- Vè chắn bùn, ốp bảo vệ, nắp che.
- Biển báo giao thông, lan can bảo vệ, barie, cabin trạm thu phí.
Nội thất, kiến trúc, xây dựng
Các sản phẩm kim loại tấm gia công phục vụ mạnh mẽ cho mảng nội – ngoại thất.
- Cửa, lan can, cầu thang, vách ngăn, trần kim loại.
- Bàn ghế, kệ trưng bày, tủ locker, tủ hồ sơ, tủ công cụ.
- Khung panel, mái che, giàn đỡ, lam chắn nắng.
Công nghiệp thực phẩm, dược phẩm, y tế
Với ưu thế vệ sinh và chống ăn mòn, inox tấm gia công chiếm tỉ lệ lớn trong lĩnh vực này.
- Bồn bể inox, phễu cấp liệu, máng dẫn.
- Bàn thao tác, tủ sấy, tủ bảo quản, xe đẩy inox.
- Hệ thống đường ống, vỏ bọc máy móc, vách phòng sạch.
Thiết bị công nghiệp, máy móc
Gia công kim loại tấm giúp chuẩn hóa và công nghiệp hóa phần vỏ, khung, giá đỡ thiết bị.
- Khung máy CNC, vỏ tủ điều khiển, panel bảo vệ.
- Giá đỡ motor, bệ máy, chân đế chống rung.
- Thùng chứa, hộc đựng, nắp che an toàn.
Quảng cáo, trang trí, dân dụng
Tấm kim loại gia công còn hiện diện trong đời sống hằng ngày.
- Biển hiệu, khung bảng quảng cáo, kết cấu pano.
- Kệ siêu thị, tủ bán hàng, quầy bar, kiosk.
- Đồ gia dụng kim loại, khung giá treo, hộp đựng.
Kết luận
Gia công kim loại tấm không chỉ là các công đoạn cắt, uốn, dập riêng lẻ mà là một hệ thống công nghệ hoàn chỉnh, từ thiết kế, lập trình đến lắp ráp, hoàn thiện bề mặt. Nắm rõ gia công kim loại tấm là gì, đặc tính vật liệu, quy trình và ứng dụng sẽ giúp doanh nghiệp lựa chọn đúng công nghệ, kiểm soát chất lượng sản phẩm và tối ưu hiệu quả đầu tư trong lĩnh vực gia công cơ khí.
