Gia công cắt gọt là nhóm công nghệ then chốt trong gia công cơ khí chính xác, quyết định trực tiếp đến độ chính xác kích thước, độ bóng bề mặt và tuổi thọ sản phẩm. Hiểu đúng bản chất, đặc điểm và các phương pháp gia công cắt gọt sẽ giúp doanh nghiệp tối ưu chi phí, rút ngắn thời gian sản xuất và nâng cao chất lượng linh kiện. Hãy cùng Kỹ Thuật Vật Liệu tìm hiểu chi tiết ngay sau đây.
Gia công cắt gọt là gì?
Gia công cắt gọt là phương pháp gia công cơ khí trong đó lớp kim loại thừa trên phôi được loại bỏ bằng dụng cụ cắt có lưỡi cắt, tạo thành phoi, để đạt được hình dạng, kích thước và độ nhám bề mặt theo yêu cầu bản vẽ.
Ở góc độ công nghệ, công nghệ gia công cắt gọt bao gồm toàn bộ hệ thống: máy công cụ, dụng cụ cắt, đồ gá, chế độ cắt (tốc độ cắt, lượng chạy dao, chiều sâu cắt), quy trình công nghệ và phương pháp kiểm tra. Tất cả được thiết kế, tính toán và tối ưu dựa trên:
- Vật liệu phôi (thép, inox, nhôm, đồng, titan…)
- Yêu cầu dung sai kích thước và hình học
- Yêu cầu độ nhám, độ cứng bề mặt
- Sản lượng (đơn chiếc, loạt nhỏ, loạt lớn, sản xuất hàng khối)
Nói ngắn gọn: công nghệ gia công cắt gọt là gì? Đó là tập hợp các phương pháp và thông số kỹ thuật dùng lưỡi cắt để bóc tách vật liệu dưới dạng phoi nhằm tạo ra chi tiết cơ khí chính xác.

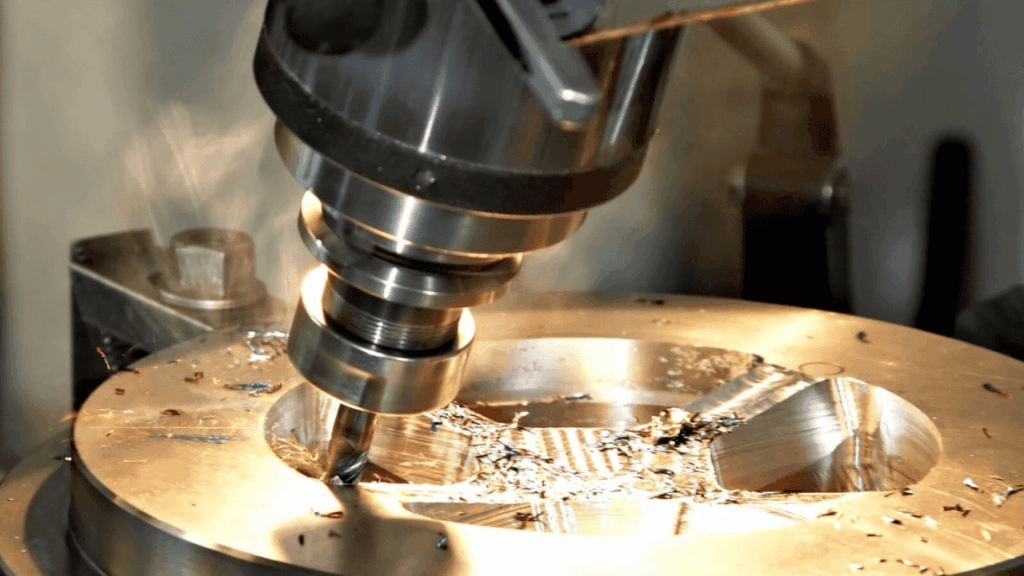

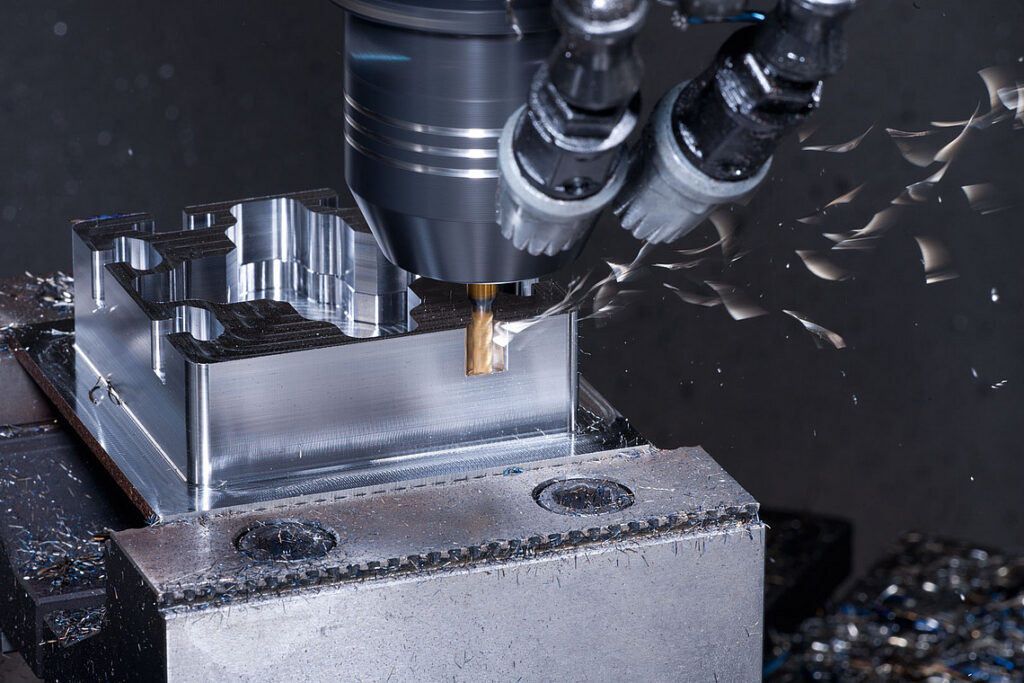

Đặc điểm phương pháp gia công cắt gọt
So với các phương pháp gia công khác như đúc, dập, gia công áp lực hay gia công không phôi, gia công cắt gọt có những đặc điểm nổi bật sau:
- Độ chính xác cao: Dễ dàng đạt dung sai từ IT7 đến IT6, thậm chí IT5 với các công nghệ mài, doa, tiện – phay tinh.
- Độ bóng bề mặt tốt: Có thể đạt độ nhám Ra 0.2 – 0.4 µm bằng mài, đánh bóng; đáp ứng yêu cầu chi tiết chính xác, bề mặt lắp ghép, bề mặt trượt.
- Tính linh hoạt lớn: Dễ thay đổi chương trình gia công (nhất là trên máy CNC), phù hợp sản xuất đơn chiếc hoặc loạt nhỏ với nhiều dạng chi tiết khác nhau.
- Phù hợp nhiều loại vật liệu: Áp dụng cho thép carbon, thép hợp kim, inox, gang, hợp kim nhôm, đồng, nhựa kỹ thuật, vật liệu khó gia công như Inconel, Titan… với điều kiện chọn đúng dụng cụ cắt và chế độ cắt.
- Dễ cơ khí hóa, tự động hóa: Công nghệ gia công cắt gọt hiện đại gắn liền với CNC, robot cấp phôi, hệ thống băng tải, tự động đo kiểm, giúp tăng năng suất đáng kể.
Tuy nhiên, phương pháp gia công cắt gọt cũng có một số hạn chế cần lưu ý:
- Hao hụt vật liệu: Phần kim loại bị cắt bỏ thành phoi khó tận dụng, làm tăng tỷ lệ phế liệu so với phương pháp tạo hình gần đúng (đúc chính xác, dập nóng…).
- Chi phí dụng cụ cắt: Dao tiện, dao phay, mũi khoan, đá mài… phải thay thế định kỳ; với vật liệu khó cắt hoặc sản xuất lớn, chi phí này không nhỏ.
- Yêu cầu tay nghề và quản lý quy trình: Để đạt độ chính xác cao, nhân sự vận hành và kỹ sư công nghệ phải hiểu sâu về chế độ cắt, vật liệu và điều kiện máy móc.
- Phát sinh nhiệt và biến dạng: Nhiệt cắt cao gây biến cứng bề mặt, cong vênh chi tiết nếu không kiểm soát tốt làm mát và trình tự gia công.
Các phương pháp gia công cắt gọt hiện nay
Công nghệ gia công cắt gọt rất đa dạng, nhưng trong sản xuất cơ khí phổ thông có một số phương pháp chủ đạo sau.

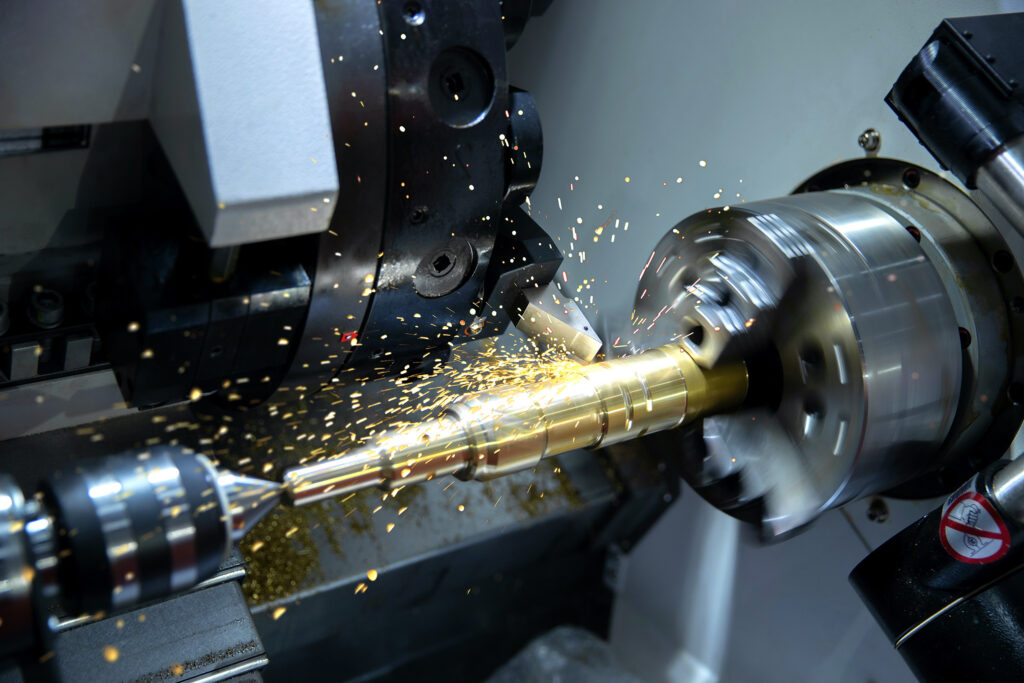

Gia công tiện
Tiện là phương pháp gia công cắt gọt sử dụng dao tiện để bóc tách lớp kim loại trên phôi đang quay tròn quanh trục, nhằm tạo ra các bề mặt tròn xoay như trục, bạc, ống, ren, mặt côn.
Đặc điểm của gia công tiện:
- Phôi quay, dao thực hiện chuyển động tịnh tiến (dọc hoặc ngang) so với trục phôi.
- Phù hợp gia công chi tiết dạng trục, trụ, côn, ren, mặt cầu đơn giản.
- Có thể tiện thô, tiện tinh, tiện rãnh, tiện ren, tiện định hình.
Các dạng tiện phổ biến:
- Tiện trụ ngoài, tiện trụ trong
- Tiện mặt đầu
- Tiện côn, tiện định hình
- Tiện ren (ren hệ mét, ren inch, ren ống…)
- Tiện chép hình, tiện định hình bằng dao chuyên dụng
Ứng dụng điển hình: trục truyền động, trục bánh răng, trục cam, bạc lót, ống nối, trục xilanh, chốt, bulông đặc biệt, chi tiết ren chính xác, vỏ trục động cơ…
Với máy tiện CNC, công nghệ gia công cắt gọt trong tiện hiện nay cho phép kết hợp nhiều nguyên công trên một lần gá: tiện, khoan, taro, phay rãnh, cắt đứt… giúp giảm sai số gá đặt và tăng năng suất.

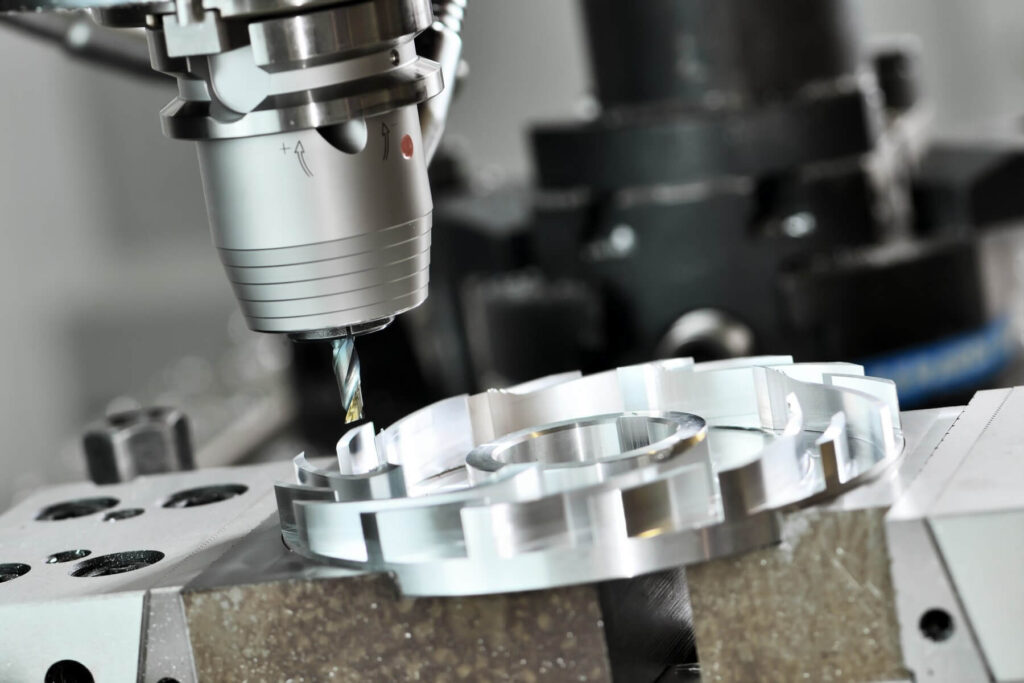

Gia công phay
Phay là phương pháp gia công cắt gọt trong đó dao phay quay tròn, còn phôi thực hiện chuyển động tịnh tiến tương đối so với dao, nhằm tạo ra các mặt phẳng, mặt bậc, rãnh, rãnh then, bề mặt định hình hoặc bề mặt 3D.
Đặc điểm của gia công phay:
- Dụng cụ cắt có nhiều lưỡi (dao phay ngón, dao phay mặt, dao phay đĩa…).
- Phù hợp gia công nhiều dạng bề mặt phức tạp, kể cả bề mặt 3D trên khuôn mẫu.
- Có thể gia công trên nhiều hệ trục: 3 trục, 4 trục, 5 trục.
Các dạng phay cơ bản:
- Phay mặt phẳng, mặt bậc, mặt nghiêng
- Phay rãnh, phay then, phay rãnh then hoa
- Phay biên dạng, phay định hình
- Phay ren, phay bánh răng
- Phay 3D, phay khuôn, phay bề mặt tự do
Ứng dụng: gia công thân máy, bàn máy, đế gá, vỏ hộp số, chi tiết khuôn nhựa, khuôn dập, khuôn đúc, chi tiết hình khối có mặt bậc, mặt phẳng, bề mặt điều khiển…
Trong công nghệ gia công cắt gọt hiện đại, phay CNC chiếm tỷ trọng lớn nhờ khả năng tự động hóa và lập trình linh hoạt, đặc biệt trong lĩnh vực gia công khuôn mẫu, chi tiết chính xác, chi tiết 3D phức tạp.

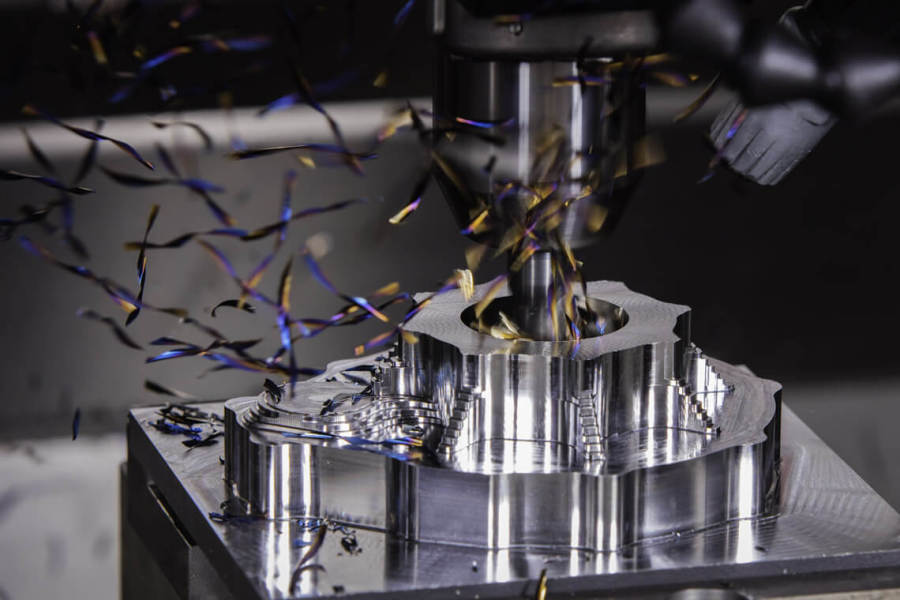

Gia công khoan
Khoan là phương pháp gia công dùng mũi khoan xoay tròn để tạo lỗ tròn trên phôi đặc hoặc mở rộng, sửa lại lỗ đã có. Đây là công đoạn căn bản trong đa số quy trình gia công cắt gọt.
Đặc điểm của gia công khoan:
- Tạo lỗ sơ bộ, sau đó kết hợp doa, khoét, taro để đạt kích thước và độ bóng yêu cầu.
- Dùng mũi khoan xoắn, khoan tâm, khoan bậc, khoan sâu… tùy mục đích.
- Có thể thực hiện trên máy khoan bàn, máy khoan cần, máy tiện, trung tâm gia công CNC.
Các phương pháp liên quan đến khoan:
- Khoan lỗ thông, lỗ bậc, lỗ sâu
- Khoét (bằng dao khoét) để mở rộng lỗ
- Doa thô, doa tinh để nâng cao độ chính xác và độ bóng bề mặt lỗ
- Taro (ta rô) để tạo ren trong
Ứng dụng: gia công lỗ lắp bulông, lỗ chốt định vị, lỗ lắp bearing, lỗ dẫn dầu, lỗ ren trong thân máy, chi tiết vỏ hộp, chi tiết thủy lực – khí nén, chi tiết khuôn…
Trong công nghệ gia công cắt gọt là gì ở cấp độ quy trình, khoan thường là một trong những nguyên công trung gian không thể thiếu, ảnh hưởng đến độ chính xác các bước lắp ghép về sau.

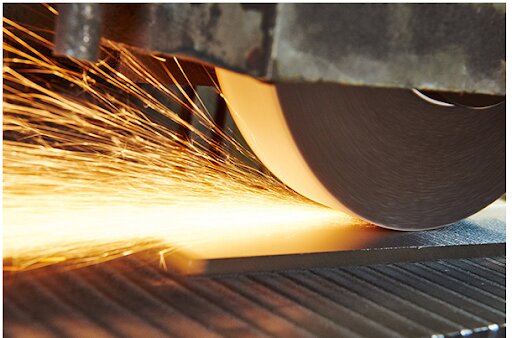

Gia công mài
Mài là phương pháp gia công tinh bằng đá mài hoặc vật liệu mài, trong đó các hạt mài đóng vai trò như vô số lưỡi cắt nhỏ, bóc từng lượng phoi rất mỏng, nhằm đạt độ chính xác cao và bề mặt rất mịn.
Đặc điểm của gia công mài:
- Lượng dư gia công nhỏ, thường là nguyên công cuối cùng để hoàn thiện chi tiết.
- Đạt độ chính xác kích thước cao, dung sai chặt (IT6, thậm chí IT5).
- Độ nhám bề mặt rất tốt, có thể đạt Ra 0.2 – 0.4 µm hoặc tốt hơn tùy công nghệ.
Các dạng mài thường gặp:
- Mài tròn ngoài, mài tròn trong
- Mài phẳng
- Mài vô tâm
- Mài ren, mài then hoa
- Mài định hình, mài bề mặt chính xác cao
Ứng dụng: hoàn thiện trục chính xác, cổ trục lắp bạc đạn, bề mặt chuẩn, bề mặt trượt, khuôn dập nguội, chày cối dập, dao cắt, chi tiết cần độ chính xác và độ bền mỏi cao.
Gia công mài là “lớp hoàn thiện” quan trọng trong chuỗi công nghệ gia công cắt gọt, quyết định chất lượng cuối cùng của chi tiết quan trọng.
Gia công cắt gọt (các phương pháp khác)
Bên cạnh tiện, phay, khoan, mài, công nghệ gia công cắt gọt còn bao gồm nhiều phương pháp khác, mỗi phương pháp đảm nhận một vai trò chuyên biệt trong chuỗi quy trình.
Một số phương pháp gia công cắt gọt bổ trợ:
- Bào, xọc: dùng dao bào chuyển động tịnh tiến để gia công mặt phẳng, mặt rãnh, mặt định hình, phù hợp chi tiết lớn, loạt nhỏ.
- Chuốt: dùng dao chuốt nhiều lưỡi cắt phân bậc, gia công lỗ then hoa, lỗ định hình, mặt phẳng hoặc mặt đặc biệt với độ chính xác cao và năng suất tốt khi sản xuất loạt.
- Doa: dùng dao doa để nâng cao độ chính xác và độ bóng bề mặt lỗ sau khi khoan hoặc khoét, áp dụng cho lỗ lắp ghép chính xác.
- Cắt, xẻ: dùng dao cắt, dao đĩa, cưa vòng… để cắt phôi theo chiều dài, cắt đứt chi tiết sau gia công, cắt rãnh mảnh.
- Tiện – phay – khoan kết hợp trên máy CNC: tích hợp nhiều phương pháp gia công cắt gọt trong một lần gá trên trung tâm tiện phay hoặc trung tâm gia công đa nhiệm.
Trên thực tế, một sản phẩm cơ khí hoàn chỉnh thường là kết quả của việc kết hợp nhiều phương pháp gia công cắt gọt ở các nguyên công khác nhau, chứ không chỉ sử dụng đơn lẻ một phương pháp.
Bạn có thể tham khảo thêm: Gia công cơ khí là gì? Phân loại, phương pháp và lĩnh vực ứng dụng thực tế
Ứng dụng gia công cắt gọt trong các ngành
Công nghệ gia công cắt gọt hiện diện trong hầu hết các ngành công nghiệp có sử dụng chi tiết kim loại hoặc vật liệu kỹ thuật. Mỗi ngành có đặc thù riêng về tiêu chuẩn kỹ thuật, dung sai và vật liệu.
Dưới đây là một số nhóm ngành tiêu biểu sử dụng phương pháp gia công cắt gọt ở quy mô lớn:
| Ngành / lĩnh vực | Chi tiết tiêu biểu | Yêu cầu kỹ thuật chính | Phương pháp gia công cắt gọt chủ yếu |
|---|---|---|---|
| Cơ khí chế tạo máy | Trục, bánh răng, vỏ hộp số, thân máy, bạc lót, then, chốt, bulông đặc biệt | Độ chính xác hình học, độ đồng tâm, độ cứng bề mặt, độ bền mỏi | Tiện, phay, khoan, doa, mài, phay bánh răng |
| Ô tô – xe máy | Trục khuỷu, trục cam, piston, xy lanh, vỏ động cơ, moay ơ, trục truyền động | Dung sai chặt, bề mặt trượt mịn, độ bền nhiệt, độ chính xác lắp ghép | Tiện CNC, mài tròn, mài trong, phay CNC, khoan – doa chính xác |
| Hàng không – vũ trụ | Chi tiết titan, hợp kim nhôm độ bền cao, chi tiết 3D, kết cấu mỏng | Vật liệu khó cắt, trọng lượng nhẹ, độ chính xác và độ tin cậy cực cao | Phay 5 trục, tiện – phay đa nhiệm, khoan sâu, mài chính xác |
| Công nghiệp khuôn mẫu | Khuôn ép nhựa, khuôn dập nguội, khuôn đúc, chày cối, lõi khuôn | Bề mặt 3D phức tạp, độ bóng cao, độ cứng lớn, chống mài mòn | Phay 3D, 5 trục, mài phẳng, mài tròn, tia lửa điện (kết hợp cắt gọt) |
| Công nghiệp dầu khí – năng lượng | Mặt bích, van, thân van, chi tiết đường ống, trục bơm, chi tiết áp lực | Khả năng chịu áp, chống ăn mòn, độ bền mỏi, độ kín khít | Tiện mặt bích, tiện ren ống, phay mặt bích, khoan – doa lỗ bulông |
| Thiết bị y tế – dụng cụ chính xác | Dụng cụ phẫu thuật, chi tiết inox nhỏ, bộ phận máy y tế | Bề mặt sạch, không bavia, dung sai nhỏ, vật liệu đặc biệt | Tiện – phay CNC cỡ nhỏ, mài tinh, khoan, taro ren nhỏ |
Nếu nhìn dưới góc độ tối ưu sản xuất, ứng dụng gia công cắt gọt trong các ngành còn thể hiện qua việc:
- Thiết kế quy trình công nghệ hợp lý để giảm số lần gá đặt.
- Kết hợp nhiều nguyên công cắt gọt trên cùng một máy (tiện – phay – khoan – taro).
- Lựa chọn đúng vật liệu dao cắt (HSS, carbide, CBN, PCD…) phù hợp vật liệu phôi.
- Áp dụng công nghệ làm mát, bôi trơn hiện đại để kéo dài tuổi thọ dao, nâng chất lượng bề mặt.
Sự khác biệt giữa một xưởng cơ khí phổ thông và một đơn vị gia công cơ khí chính xác nằm ở mức độ làm chủ công nghệ gia công cắt gọt: từ lựa chọn máy, dao cắt, chế độ cắt, đến kiểm soát chất lượng và truy vết dữ liệu gia công.
Kết luận
Gia công cắt gọt là nền tảng của gia công cơ khí chính xác, trực tiếp quyết định hình dạng, kích thước, độ nhám và độ bền của chi tiết. Khi hiểu rõ công nghệ gia công cắt gọt là gì, nắm vững đặc điểm và phương pháp như tiện, phay, khoan, mài và các phương pháp bổ trợ, doanh nghiệp có thể:
- Lựa chọn quy trình gia công phù hợp với từng loại chi tiết và sản lượng.
- Giảm chi phí sản xuất, tối ưu thời gian, hạn chế phế phẩm.
- Nâng cao độ ổn định chất lượng, đáp ứng tiêu chuẩn kỹ thuật khắt khe của nhiều ngành.
Cốt lõi của mọi chiến lược đầu tư máy móc, dụng cụ và nhân lực trong cơ khí chính xác đều xoay quanh việc khai thác hiệu quả các phương pháp gia công cắt gọt, từ đó tạo ra lợi thế cạnh tranh bền vững trong sản xuất.
