Đúc kim loại là gì? Quy trình, phương pháp và ứng dụng thực tế bạn cần biết

Đúc kim loại là nền tảng của ngành gia công cơ khí, quyết định trực tiếp độ bền, độ chính xác và giá thành của chi tiết. Hiểu đúng về khái niệm, quy trình và các công nghệ đúc kim loại giúp bạn lựa chọn phương pháp phù hợp, tối ưu chi phí và chất lượng sản phẩm trong thực tế sản xuất.

Để biết thêm về quy trình, phương pháp và ứng dụng thực tế của việc đúc kim loại, mời bạn cùng Kỹ Thuật Vật Liệu tìm hiểu chi tiết ngay bên dưới.

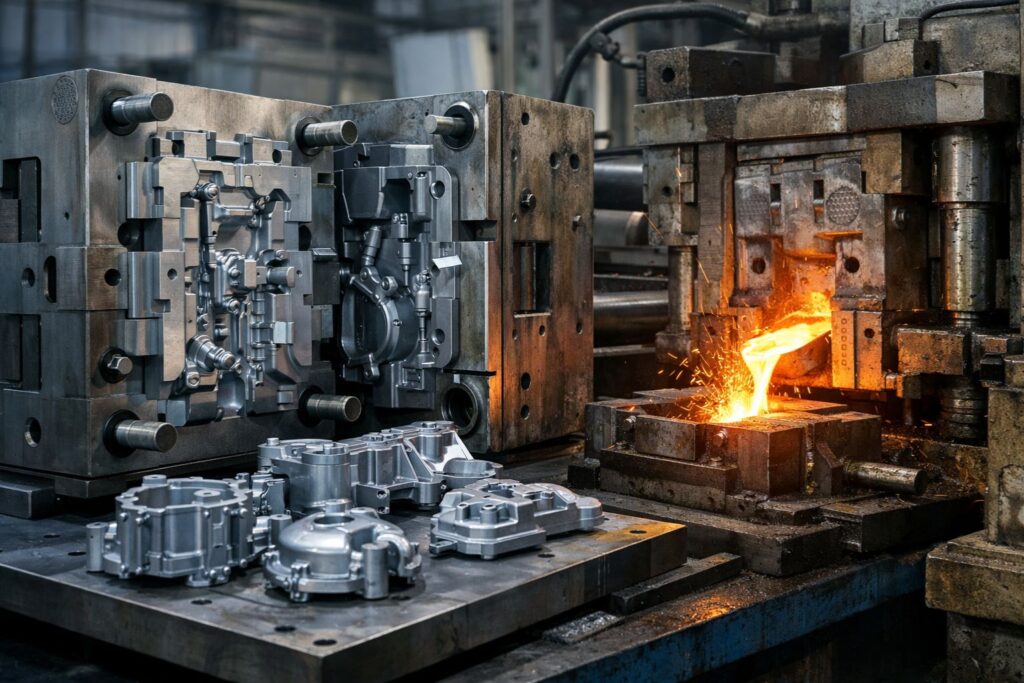

Đúc kim loại là gì?

Đúc kim loại là quá trình nung chảy kim loại đến trạng thái lỏng, sau đó rót vào khuôn có hình dạng lòng khuôn đúng với chi tiết cần sản xuất. Khi kim loại nguội và đông đặc, ta thu được sản phẩm có hình dáng gần như hoàn chỉnh, gọi là vật đúc.

Về bản chất, đúc kim loại là phương pháp tạo phôi bằng cách lợi dụng tính chảy loãng của kim loại ở trạng thái lỏng để điền đầy lòng khuôn, sau đó kết tinh, hình thành cấu trúc kim loại mới. Đây là bước quan trọng trước các công đoạn gia công cắt gọt như tiện, phay, khoan.

Một số đặc điểm nổi bật của công nghệ đúc kim loại:

• Cho phép tạo ra chi tiết có hình dạng rất phức tạp, khó hoặc không gia công được bằng tiện, phay, mài.
• Đúc được chi tiết có khối lượng từ vài gram đến hàng chục tấn.
• Có thể đúc được hầu hết các loại hợp kim thông dụng: gang, thép, nhôm, đồng, kẽm, magiê…
• Giảm lượng gia công cắt gọt, tiết kiệm vật liệu và chi phí sản xuất.

Trong gia công cơ khí, đúc kim loại thường được sử dụng để:

• Tạo phôi cho các chi tiết máy lớn (thân máy, bệ máy, vỏ hộp số).
• Sản xuất hàng loạt chi tiết đòi hỏi độ chính xác tương đối cao mà giá thành phải cạnh tranh.
• Tạo các chi tiết có khoang rỗng, đường dẫn khí, dẫn dầu bên trong (cần lõi đúc).

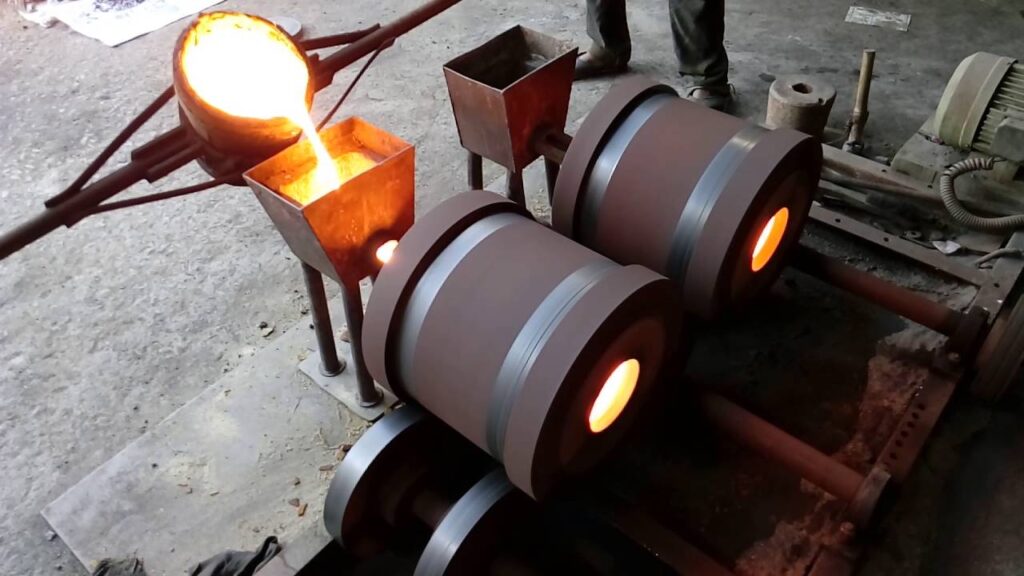

Quy trình đúc kim loại gồm những bước nào

Quy trình đúc kim loại có thể khác nhau tùy phương pháp (đúc cát, đúc trong khuôn kim loại, đúc áp lực…), nhưng về cơ bản đều trải qua chuỗi bước chính sau.

Tạo khuôn mẫu

Khuôn mẫu (mẫu đúc) là bản sao hình học của chi tiết, dùng để tạo ra lòng khuôn trong vật liệu khuôn (cát, kim loại, thạch cao…). Mẫu đúc có thể được chế tạo từ gỗ, kim loại, nhựa hoặc vật liệu composite.

Khi thiết kế và chế tạo mẫu đúc, kỹ sư cần lưu ý:

• Kích thước bù co ngót: Kim loại khi đông đặc sẽ co lại, nên kích thước mẫu phải lớn hơn chi tiết thực một hệ số nhất định tùy loại kim loại.
• Góc thoát khuôn: Bề mặt mẫu thường được thiết kế hơi nghiêng, giúp rút mẫu khỏi khuôn cát dễ dàng, không làm hỏng lòng khuôn.
• Bề mặt và bo góc: Các góc quá sắc dễ tạo ứng suất tập trung và nứt vật đúc, nên thường được bo tròn hợp lý.

Làm lõi

Lõi (core) dùng để tạo ra các khoang rỗng, lỗ bên trong vật đúc như đường dẫn dầu, khoang làm mát, buồng cháy… Lõi thường làm từ cát có trộn chất kết dính, hoặc từ kim loại tùy phương pháp đúc kim loại sử dụng.

Khi chế tạo lõi, cần chú ý:

• Độ bền lõi: Lõi phải đủ cứng để không bị vỡ khi lắp vào khuôn và khi kim loại lỏng chảy vào.
• Độ chính xác kích thước: Trực tiếp quyết định kích thước khoang rỗng bên trong vật đúc.
• Cơ chế cố định lõi: Thường dùng các gối lõi, tai lõi để định vị chính xác trong khuôn, không xê dịch khi rót kim loại.

Làm khuôn

Làm khuôn là bước tạo ra lòng khuôn có hình dạng ngược với chi tiết sau đúc. Tùy phương pháp, có thể là khuôn cát, khuôn kim loại, khuôn gốm, khuôn thạch cao.

Với đúc cát – dạng công nghệ đúc kim loại phổ biến – trình tự cơ bản như sau:

1. Đặt mẫu đúc vào hòm khuôn.
2. Lấp cát đã trộn chất kết dính, đầm chặt xung quanh mẫu.
3. Mở hòm khuôn, rút mẫu ra để lại lòng khuôn.
4. Lắp lõi (nếu có) vào vị trí tương ứng.
5. Tạo hệ thống rót và đậu ngót: cổng rót, kênh dẫn, ống thoát khí, chỗ chứa kim loại bù ngót.
6. Lắp ghép nửa khuôn trên và khuôn dưới, chuẩn bị rót.

Đối với đúc trong khuôn kim loại, khuôn thường chế tạo bằng thép hoặc gang hợp kim chịu nhiệt, có tuổi thọ cao, dùng được nhiều lần, phù hợp sản xuất hàng loạt.

Đổ đầy khuôn

Đổ đầy khuôn (rót kim loại) là bước quyết định chất lượng vật đúc. Kim loại được nung chảy trong lò, đạt đến nhiệt độ rót phù hợp, sau đó được rót vào khuôn qua hệ thống kênh dẫn đã thiết kế.

Các yếu tố kỹ thuật quan trọng trong giai đoạn này:

• Nhiệt độ rót: Phải đủ cao để kim loại có tính chảy loãng tốt, điền đầy khuôn, nhưng không quá cao gây oxy hóa, cháy cát, tăng ứng suất.
• Tốc độ rót: Rót quá nhanh dễ gây xoáy, cuốn khí; rót quá chậm dễ đông đặc sớm, thiếu hụt vật liệu, rỗ khí.
• Hệ thống rót: Thiết kế hợp lý giúp dòng kim loại ổn định, giảm va đập, phân bố nhiệt đồng đều trong lòng khuôn.

Tháo bộ phận

Sau khi kim loại đông đặc và nguội đến nhiệt độ an toàn, khuôn sẽ được tháo ra để lấy vật đúc. Cách tháo phụ thuộc vào loại khuôn:

• Với khuôn cát: Đập vỡ hòm khuôn, phá cát để lấy vật đúc, loại khuôn này chỉ dùng một lần.
• Với khuôn kim loại: Mở hai nửa khuôn, sử dụng chốt đẩy hoặc cơ cấu tháo để lấy sản phẩm, khuôn được vệ sinh và tái sử dụng.

Ở bước này, phần hệ thống rót, đậu ngót, gối lõi vẫn còn dính trên vật đúc, chưa phải là sản phẩm hoàn thiện.

Hoàn thiện

Công đoạn hoàn thiện giúp sản phẩm đạt đúng kích thước, độ nhẵn bề mặt và tính chất cơ lý theo yêu cầu thiết kế. Tùy yêu cầu, có thể gồm các bước:

• Cắt bỏ hệ thống rót, đậu ngót, gờ, ba via.
• Làm sạch bề mặt (bắn bi, phun cát, mài, chà).
• Gia công cơ (tiện, phay, khoan, doa, taro) các bề mặt làm việc, lỗ lắp ghép.
• Xử lý nhiệt (tôi, ram, ủ, thường hóa) để đạt độ cứng, độ dai phù hợp.
• Kiểm tra không phá hủy (siêu âm, chụp X-quang, kiểm tra thẩm thấu) với chi tiết quan trọng.

Nhờ giai đoạn hoàn thiện, vật đúc từ dạng phôi thô trở thành chi tiết máy, linh kiện đạt tiêu chuẩn kỹ thuật và sẵn sàng lắp ráp.

Bạn có thể tham khảo thêm: Gia công kim loại tấm là gì? Quy trình và ứng dụng chi tiết trong sản xuất hiện đại

Các phương pháp đúc kim loại hiện nay

Công nghệ đúc kim loại rất đa dạng. Mỗi phương pháp có ưu, nhược điểm riêng, phù hợp từng loại sản phẩm, sản lượng và yêu cầu kỹ thuật. Dưới đây là các phương pháp phổ biến trong sản xuất cơ khí.

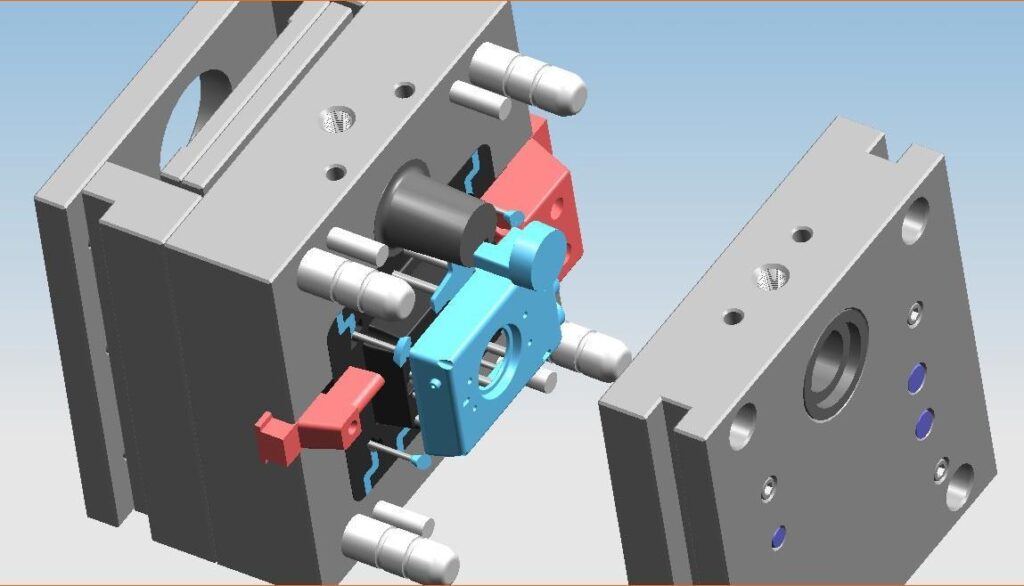

Đúc chết (đúc áp lực/chết khuôn)

Đúc chết (thường gọi là đúc áp lực, die casting) là phương pháp trong đó kim loại lỏng được bơm vào khuôn kim loại kín bằng áp lực cao. Khuôn được làm bằng thép chịu nhiệt, có độ chính xác cao, dùng cho sản xuất hàng loạt lớn.

Đặc điểm chính của đúc chết:

• Sử dụng hợp kim có nhiệt độ nóng chảy thấp đến trung bình: nhôm, kẽm, magiê, đôi khi là đồng.
• Áp lực rót cao, kim loại điền đầy nhanh, cho hình dạng chi tiết phức tạp, thành mỏng.
• Khuôn kim loại chính xác nên chi tiết đúc có độ chính xác kích thước và độ nhẵn bề mặt rất tốt.

Ưu điểm:

• Năng suất rất cao, phù hợp sản xuất số lượng lớn.
• Chi tiết ít phải gia công lại, giảm chi phí gia công cơ.
• Bề mặt đẹp, dễ mạ, sơn, xử lý bề mặt.

Nhược điểm:

• Chi phí chế tạo khuôn lớn, thời gian hoàn vốn lâu, không phù hợp lô nhỏ.
• Chỉ phù hợp với một số loại hợp kim nhất định.
• Dễ xuất hiện rỗ khí bên trong do áp lực rót cao, cần kiểm soát chặt.

Đúc chết thường dùng cho vỏ hộp số xe máy, vỏ động cơ nhỏ, thân quạt, thân bơm, chi tiết điện – điện tử bọc kim loại.

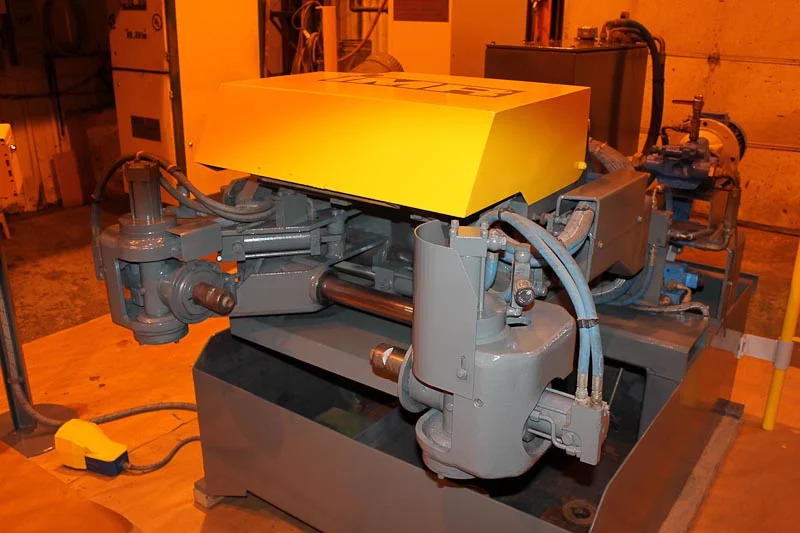

Đúc trọng lực

Đúc trọng lực là phương pháp rót kim loại lỏng vào khuôn chủ yếu nhờ trọng lực, không sử dụng áp lực bên ngoài. Đúc trọng lực có thể dùng khuôn cát hoặc khuôn kim loại.

Với đúc trong khuôn kim loại bằng trọng lực (gravity die casting):

• Khuôn kim loại có hai nửa, lắp ghép với nhau.
• Kim loại lỏng được rót từ trên vào khuôn, chảy xuống nhờ trọng lực.
• Không có hệ thống piston hoặc buồng ép như đúc áp lực.

Ưu điểm:

• Cấu trúc kim loại vật đúc thường đặc hơn so với đúc cát.
• Độ chính xác tốt, khuôn dùng lại được nhiều lần, giảm giá thành đơn vị với sản lượng vừa và lớn.
• Quy trình tương đối đơn giản, ít thiết bị phức tạp hơn so với đúc áp lực.

Nhược điểm:

• Năng suất thấp hơn đúc áp lực.
• Khó đúc chi tiết có thành siêu mỏng hoặc hình dáng quá phức tạp.

Đúc trọng lực thường được sử dụng cho bánh xe, puly, vỏ bơm, thân van, chi tiết động cơ cỡ vừa.

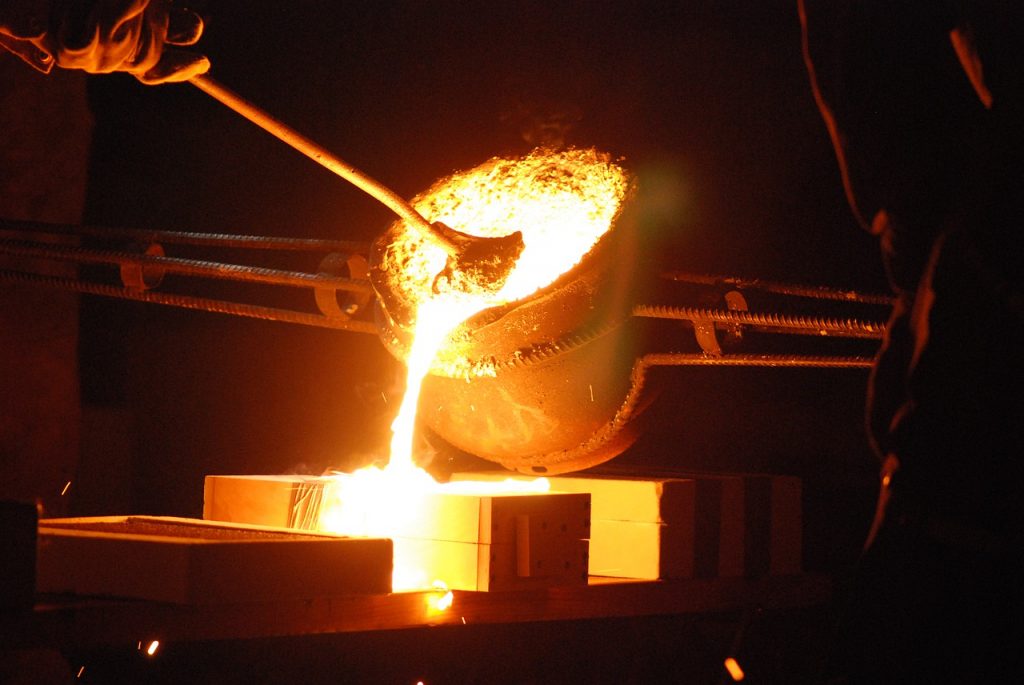

Đúc sử dụng khuôn mẫu (đúc mẫu chảy, đúc khuôn mẫu chính xác)

Đúc sử dụng khuôn mẫu (thường được hiểu là đúc mẫu chảy – investment casting) là công nghệ đúc kim loại có độ chính xác rất cao. Mẫu được làm bằng sáp, nhựa hoặc vật liệu dễ chảy, sau đó phủ nhiều lớp vật liệu chịu lửa để tạo khuôn gốm. Khi nung, mẫu chảy ra, để lại lòng khuôn chính xác.

Quy trình cơ bản:

1. Tạo mẫu sáp có hình dạng giống chi tiết.
2. Ghép nhiều mẫu lại thành “cây mẫu” để tăng năng suất.
3. Nhúng cả cụm vào dung dịch vật liệu chịu lửa nhiều lần để tạo lớp vỏ khuôn.
4. Sấy khô và nung để sáp chảy ra và lớp khuôn gốm cứng lại.
5. Rót kim loại lỏng vào khuôn gốm.
6. Phá khuôn, tách chi tiết khỏi “cây đúc”, hoàn thiện.

Ưu điểm:

• Độ chính xác kích thước và độ nhẵn bề mặt rất cao, có thể gần như không cần gia công cơ.
• Đúc được chi tiết cực kỳ phức tạp, có lỗ, rãnh, khoang bên trong khó gia công.
• Đúc được nhiều loại hợp kim khó gia công cắt gọt.

Nhược điểm:

• Chi phí vật liệu khuôn và quy trình chế tạo khuôn cao.
• Chu kỳ sản xuất dài, không phù hợp chi tiết lớn, khối lượng nặng.

Đúc mẫu chảy rất phổ biến trong công nghiệp hàng không, ô tô, y tế, khuôn mẫu, sản xuất cánh turbine, chi tiết inox phức tạp, phụ kiện ngành van – đường ống.

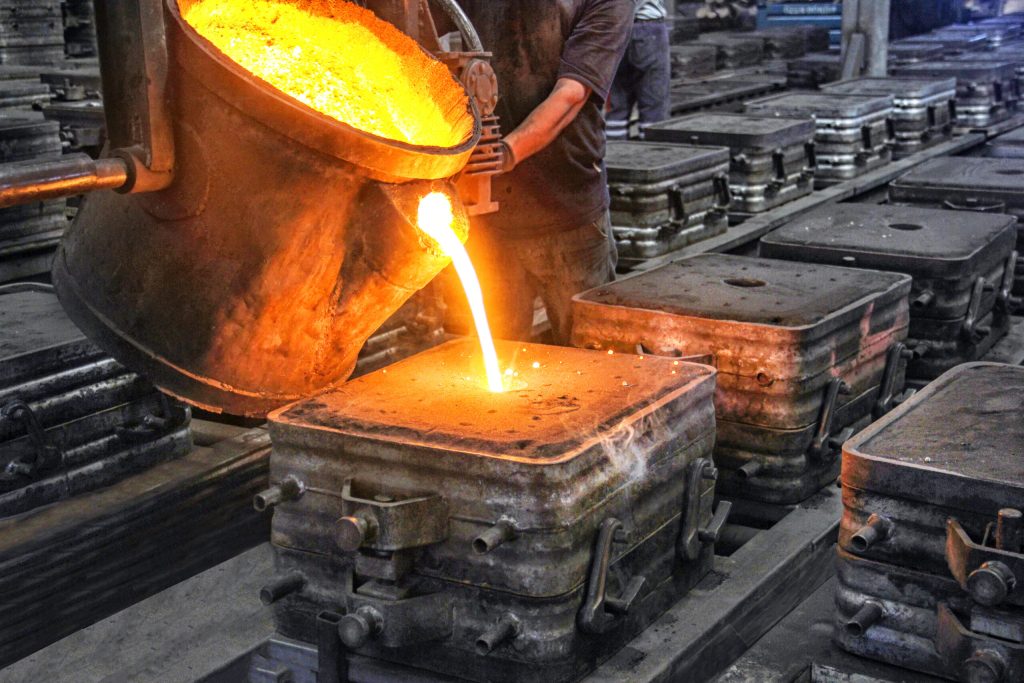

Đúc cát

Đúc cát là phương pháp đúc kim loại lâu đời và vẫn phổ biến nhất hiện nay nhờ tính linh hoạt cao, chi phí khuôn thấp, phù hợp từ đơn chiếc đến sản xuất vừa.

Khuôn được làm bằng cát trộn chất kết dính (đất sét, nhựa, nước thủy tinh…), sau khi rót và phá khuôn thì cát có thể được tái sinh để dùng lại.

Ưu điểm:

• Chi phí làm khuôn thấp, thời gian chuẩn bị nhanh.
• Đúc được vật đúc rất lớn (thân máy, bệ máy, vỏ turbine) và hình dạng đa dạng.
• Phù hợp với sản lượng nhỏ, thử nghiệm, chi tiết cỡ lớn, đơn chiếc.

Nhược điểm:

• Độ chính xác kích thước và độ nhẵn bề mặt thấp hơn khuôn kim loại và đúc mẫu chảy.
• Phải phá khuôn sau mỗi lần đúc, tốn công làm khuôn lại.
• Dễ phát sinh khuyết tật do cát ẩm, khí trong khuôn, cháy cát.

Đúc cát thường dùng cho thân máy, vỏ hộp số cỡ lớn, bánh đà, vỏ bơm, puly, chi tiết gang kết cấu trong nhiều ngành công nghiệp.

Một số kim loại dùng để đúc hiện nay

Lựa chọn vật liệu là yếu tố quan trọng trong công nghệ đúc kim loại. Mỗi loại kim loại/hợp kim có tính chất, khả năng đúc và ứng dụng khác nhau.

Khi chọn vật liệu đúc, kỹ sư sẽ cân nhắc:

• Yêu cầu cơ tính: độ bền, độ cứng, độ dẻo, khả năng chịu mài mòn.
• Điều kiện làm việc: nhiệt độ, môi trường ăn mòn, tải trọng động hay tĩnh.
• Khả năng đúc: chảy loãng, co ngót, khuynh hướng nứt nóng, rỗ khí.
• Giá thành vật liệu và công nghệ đúc kim loại tương ứng.

Các sản phẩm kim loại đúc trong đời sống

Sản phẩm từ đúc kim loại xuất hiện ở hầu hết lĩnh vực, từ cơ khí công nghiệp đến đồ gia dụng. Một số nhóm sản phẩm tiêu biểu:

• Ngành ô tô – xe máy: vỏ động cơ, nắp máy, vỏ hộp số, puly, mâm xe, cùm phanh, giá đỡ, tay phanh, càng, các chi tiết giá đỡ, giá treo.
• Ngành cơ khí chế tạo máy: thân máy tiện, máy phay, bệ máy, khối gá, thân bơm, thân van, bánh đà, bánh răng đúc, puly, tay quay.
• Ngành điện – điện tử: vỏ motor, vỏ quạt, thân máy bơm nước gia dụng, vỏ dân dụng của thiết bị điện, tản nhiệt, khối dẫn điện bằng đồng.
• Ngành xây dựng và hạ tầng: nắp hố ga gang, song chắn rác, lan can, tay vịn, phụ kiện giàn giáo, khớp nối ống, phụ kiện kẹp ống.
• Ngành cấp thoát nước, dầu khí: thân van, cút nối, tê, bích, thân bơm, các phụ kiện đường ống bằng gang, thép, inox đúc.
• Đồ gia dụng và nội thất: tay nắm cửa, bản lề, chân bàn ghế gang đúc, chảo gang, nồi nhôm đúc, phụ kiện trang trí, đèn đường cổ điển bằng gang/nhôm đúc.
• Lĩnh vực đặc thù: cánh turbine, cánh quạt công nghiệp, chi tiết hàng không, dụng cụ y tế bằng inox đúc chính xác, phụ kiện tàu thuyền chống ăn mòn.

Nhờ đa dạng phương pháp như đúc cát, đúc trong khuôn kim loại, đúc áp lực, đúc mẫu chảy, ngành gia công cơ khí có thể tối ưu chi phí, đáp ứng đồng thời yêu cầu về độ bền, thẩm mỹ và độ chính xác của từng nhóm sản phẩm.

Kết luận

Đúc kim loại là gì không chỉ là câu hỏi mang tính khái niệm mà còn là nền tảng để lựa chọn giải pháp sản xuất phù hợp. Nắm vững quy trình từ tạo khuôn mẫu, làm lõi, làm khuôn, rót kim loại đến hoàn thiện, cùng hiểu rõ ưu nhược điểm của các công nghệ đúc cát, đúc trọng lực, đúc trong khuôn kim loại và đúc mẫu chảy, giúp doanh nghiệp chủ động thiết kế, tối ưu chi phí và đảm bảo chất lượng chi tiết.

Khi triển khai dự án sản xuất, việc lựa chọn đúng phương pháp đúc kim loại, kết hợp với vật liệu phù hợp và quy trình kiểm soát chất lượng chặt chẽ sẽ quyết định thành công về cả kỹ thuật lẫn kinh tế của sản phẩm cơ khí.
