Gia công cơ khí là gì? Phân loại, phương pháp và lĩnh vực ứng dụng thực tế

Gia công cơ khí là nền tảng của mọi hoạt động sản xuất công nghiệp, từ chi tiết máy nhỏ đến kết cấu lớn. Hiểu rõ gia công cơ khí là gì, các phương pháp và quy trình thực hiện giúp doanh nghiệp tối ưu chi phí, nâng cao độ chính xác và tuổi thọ sản phẩm.

Bài viết đi thẳng vào bản chất gia công, phân loại, phương pháp và ứng dụng trong thực tế sản xuất. Hãy cùng Kỹ Thuật Vật Liệu tìm hiểu chi tiết bên dưới.

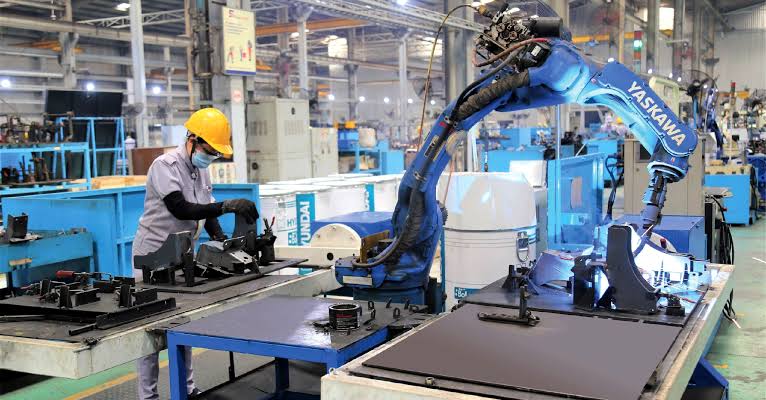

Gia công cơ khí là gì?

Gia công cơ khí là quá trình sử dụng máy móc, dụng cụ cắt gọt, dụng cụ đo kiểm và các công nghệ hỗ trợ để biến phôi ban đầu (thép, nhôm, inox, đồng, gang, nhựa kỹ thuật,…) thành chi tiết cơ khí có hình dạng, kích thước, độ chính xác và tính chất cơ lý theo đúng yêu cầu bản vẽ kỹ thuật.

Về bản chất, gia công cơ khí chính xác là sự kết hợp giữa:

• Phôi: bán thành phẩm ban đầu (thanh tròn, tấm, ống, đúc, rèn…).
• Máy công cụ: máy tiện, máy phay, máy mài, máy CNC, máy cắt dây, máy bào, máy khoan,…
• Dụng cụ cắt: dao tiện, dao phay, đá mài, mũi khoan, taro,…
• Chế độ cắt: tốc độ, lượng chạy dao, chiều sâu cắt, dung dịch làm mát.
• Quy trình công nghệ: trình tự các bước gia công, gá đặt, kiểm tra, xử lý bề mặt.

Khác với gia công thô sơ, gia công cơ khí hiện đại tập trung vào độ chính xác (từ 0,01 mm đến vài µm), độ nhám bề mặt, độ ổn định chất lượng hàng loạt và khả năng lặp lại. Đây là lý do gia công cơ khí chính xác trở thành mắt xích quan trọng trong chuỗi cung ứng các ngành: ô tô, hàng không, y tế, khuôn mẫu, robot, tự động hóa,…

Phân loại gia công cơ khí

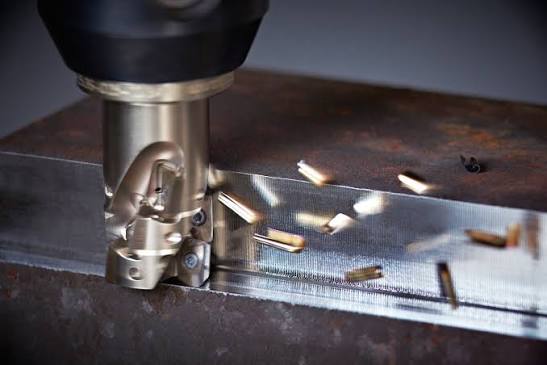

Gia công theo phôi

Nếu xét theo dạng phôi ban đầu, gia công cơ khí có thể chia thành các nhóm chính dưới đây. Cách phân loại này giúp kỹ sư lựa chọn quy trình công nghệ tối ưu.

• Gia công từ phôi thanh, phôi tấm

• Phôi ở dạng thép thanh, tròn, vuông, tấm, lá.
• Phù hợp gia công tiện, phay, cắt, đột dập, uốn,…
• Thường dùng cho chi tiết tiêu chuẩn, kết cấu thép, chi tiết dạng trục, bạc, càng,…
• Gia công từ phôi đúc

• Phôi được tạo hình sơ bộ bằng đúc cát, đúc áp lực, đúc khuôn kim loại,…
• Sau đúc cần gia công cơ để đạt kích thước và độ nhám bề mặt yêu cầu.
• Dùng cho vỏ hộp số, thân máy, bích, nắp, các chi tiết có biên dạng phức tạp.
• Gia công từ phôi rèn, dập thể tích

• Phôi được rèn, dập để tăng cơ tính, độ bền.
• Sau rèn vẫn cần tiện, phay, mài tinh,… để đạt độ chính xác.
• Thường dùng cho trục khuỷu, thanh truyền, bánh răng chịu tải, bulong cường độ cao,…
• Gia công tấm, kết cấu hàn

• Phôi là tấm thép, ống, hình U, I, hộp,… cắt, chấn, uốn rồi hàn lại.
• Sau đó có thể gia công cơ tinh lại các bề mặt lắp ghép, bề mặt chuẩn.
• Ứng dụng trong bồn bể, khung máy, bệ máy, khung nhà xưởng, kết cấu thép.

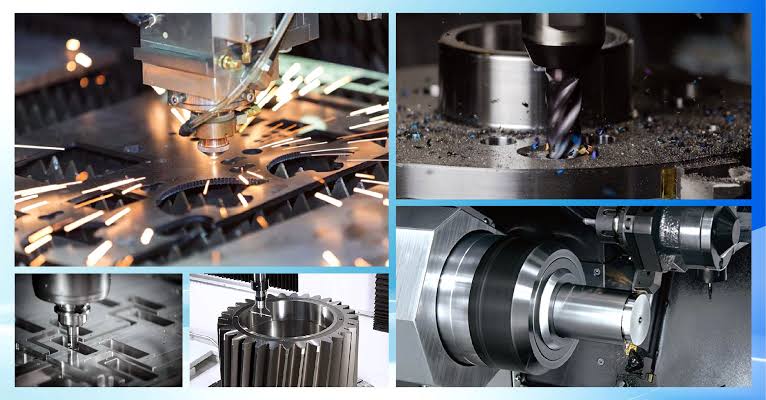

Gia công theo phương pháp gia công

Nếu nhìn theo cách vật liệu được tạo hình hoặc bị bóc tách, có thể phân loại gia công cơ khí thành các nhóm sau:

• Gia công phôi (tạo hình phôi)

• Đúc: tạo hình vật thể bằng cách nấu chảy kim loại rồi rót vào khuôn.
• Rèn – dập: biến dạng dẻo kim loại ở trạng thái nóng hoặc nguội để đạt hình dạng và cơ tính yêu cầu.
• Cán, kéo, ép: tạo thanh, tấm, ống bằng biến dạng liên tục.
• Nhóm này thường tạo ra phôi gần đúng hình dạng chi tiết, sau đó mới gia công cắt gọt, gia công tinh.
• Gia công cắt gọt (bóc tách phoi)

• Tiện: gia công các bề mặt tròn xoay trên máy tiện.
• Phay: gia công mặt phẳng, rãnh, bậc, biên dạng trên máy phay.
• Khoan, taro, doa, khoét: gia công lỗ và ren.
• Bào, xọc: gia công mặt phẳng, rãnh then, profile thẳng.
• Mài: hoàn thiện bề mặt, nâng cao độ chính xác và độ nhám.
• Gia công không phoi (biến dạng, tách vật liệu không bằng cắt gọt)

• Dập, uốn, chấn tấm: dùng khuôn và lực ép để tạo hình.
• Cán ren, ép ren: tạo ren bằng biến dạng dẻo, không bóc tách vật liệu.
• Cắt tôn, đột lỗ: dùng chày – cối cắt tách vật liệu.
• Gia công tiên tiến, phi truyền thống

• Cắt dây EDM, điện cực EDM.
• Cắt laser, plasma, waterjet.
• Gia công siêu âm, gia công điện hóa, gia công bằng chùm tia.

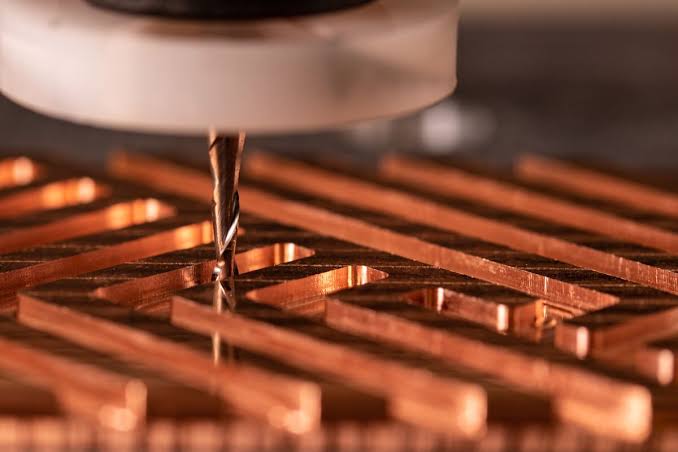

Gia công theo độ chính xác

Phân loại theo độ chính xác giúp xác định vai trò của từng nguyên công trong chuỗi sản xuất và lựa chọn máy móc phù hợp.

• Gia công thô

• Mục tiêu: bóc lượng dư lớn, tạo hình sơ bộ.
• Độ chính xác thấp, dung sai cho phép tương đối lớn.
• Ví dụ: tiện phá, phay phá, khoan thô, cắt oxy – gas phôi tấm.
• Gia công bán tinh

• Mục tiêu: hoàn thiện tương đối kích thước, chuẩn bị cho gia công tinh.
• Độ chính xác trung bình đến khá, đảm bảo dung sai lắp ghép thông dụng.
• Ví dụ: tiện bán tinh trục, phay bán tinh mặt bích, doa bán tinh lỗ.
• Gia công tinh

• Mục tiêu: đạt kích thước, dung sai và độ nhám theo bản vẽ.
• Dùng máy có độ cứng vững tốt, dao sắc, chế độ cắt ổn định.
• Ví dụ: tiện tinh trục chính, phay tinh bề mặt chuẩn, doa tinh lỗ chốt định vị.
• Gia công siêu tinh, gia công chính xác cao

• Dùng trong gia công khuôn chính xác, chi tiết quang học, linh kiện y tế.
• Phương pháp: mài siêu tinh, đánh bóng, lapping, honing, gia công CNC độ chính xác cao.
• Độ chính xác có thể tới cấp µm, độ nhám bề mặt Ra < 0,2 µm.

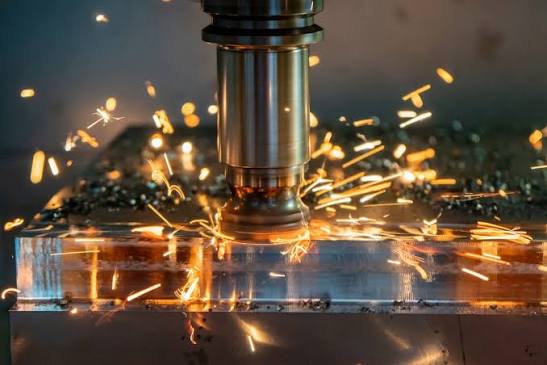

Công nghệ gia công

Khi nói đến công nghệ gia công, cần hiểu rộng hơn phương pháp đơn lẻ. Công nghệ gia công cơ khí bao gồm toàn bộ giải pháp từ thiết kế đến sản phẩm hoàn thiện.

• Thiết kế công nghệ: phân tích bản vẽ, chọn phôi, chọn chuẩn, lập sơ đồ nguyên công, bố trí thứ tự gia công.
• Lựa chọn máy, đồ gá, dao cụ: đảm bảo đủ độ cứng vững, độ chính xác, phù hợp sản lượng.
• Xác định chế độ cắt: tốc độ cắt, lượng chạy dao, chiều sâu cắt, chu kỳ làm việc, làm mát.
• Kiểm tra, đo kiểm: sử dụng thước, panme, đồng hồ so, CMM, máy đo độ nhám,… để kiểm soát chất lượng.
• Tự động hóa: áp dụng CNC, robot nạp phôi, phần mềm CAM, hệ thống quản lý sản xuất.

Như vậy, khi đặt câu hỏi phương pháp gia công cơ khí là gì, cần phân biệt giữa phương pháp cắt gọt cụ thể (tiện, phay, khoan) và công nghệ gia công, bao gồm cả yếu tố con người, máy móc, quy trình, quản lý chất lượng.

Có mấy phương pháp gia công cơ khí hiện nay

Gia công cơ khí hiện đại có thể quy về hai nhóm lớn: gia công cơ khí truyền thống và gia công cơ khí tiên tiến. Mỗi nhóm có đặc điểm và phạm vi ứng dụng riêng.

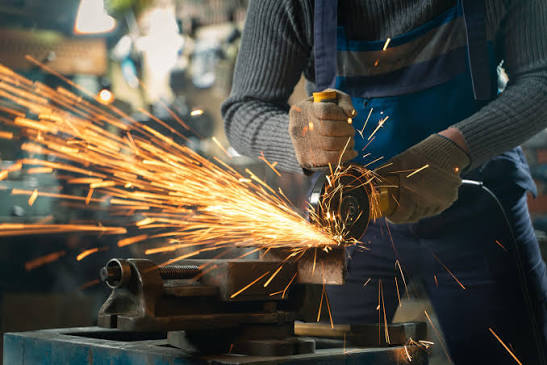

Gia công cơ khí truyền thống

Gia công cơ khí truyền thống chủ yếu dựa trên quá trình cắt gọt cơ học, dùng dao cắt kim loại để bóc phoi. Đây vẫn là nền tảng của mọi xưởng cơ khí.

• Tiện

• Dùng để gia công chi tiết dạng tròn xoay: trục, bạc, ống, chốt, ren tròn.
• Có các dạng: tiện trụ ngoài, tiện lỗ, tiện ren, tiện mặt đầu, tiện côn, tiện định hình.
• Phát triển lên: tiện CNC cho năng suất cao, độ chính xác ổn định.
• Phay

• Dùng dao phay quay để bóc vật liệu, phôi tịnh tiến.
• Gia công mặt phẳng, rãnh, bậc, mặt nghiêng, biên dạng 2D, 3D,…
• Máy phay CNC 3 trục, 4 trục, 5 trục cho phép gia công hình dạng rất phức tạp.
• Khoan, khoét, doa, taro

• Khoan: tạo lỗ sơ bộ.
• Khoét: mở rộng lỗ, chỉnh lại vị trí tương đối.
• Doa: hoàn thiện kích thước, tăng độ chính xác, giảm độ nhám.
• Taro: tạo ren trong.
• Bào, xọc, chuốt

• Bào, xọc: dao di chuyển tịnh tiến, cắt từng lát mỏng, thích hợp với mặt phẳng, rãnh then.
• Chuốt: dao chuốt nhiều lưỡi, cắt liên tục, cho bề mặt lỗ, then hoa chính xác.
• Mài

• Dùng đá mài quay với tốc độ cao để gia công tinh, đạt độ chính xác và độ nhám cao.
• Gồm mài tròn ngoài, mài tròn trong, mài phẳng, mài vô tâm, mài dụng cụ.
• Thường là nguyên công cuối trong gia công cơ khí chính xác.

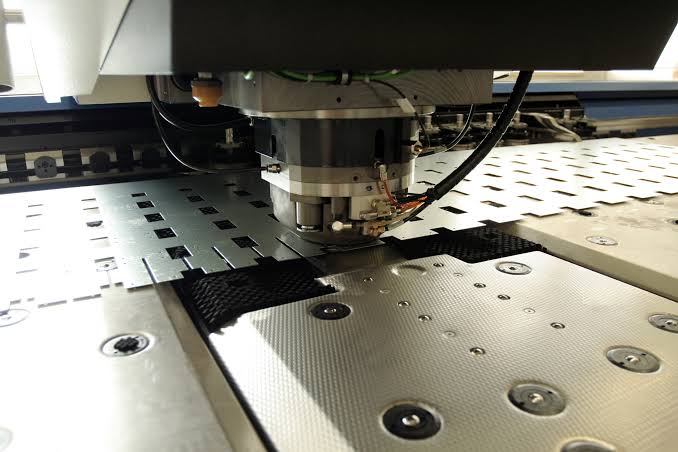

• Gia công tấm, dập nguội

• Cắt tôn, chấn gấp, dập lỗ, dập hình bằng khuôn dập trên máy dập cơ, dập thủy lực.
• Ứng dụng trong vỏ tủ điện, vỏ máy, chi tiết vỏ kim loại mỏng,…

Các phương pháp truyền thống có ưu điểm: thiết bị phổ biến, chi phí đầu tư trung bình, dễ đào tạo nhân công. Tuy nhiên, với chi tiết siêu nhỏ, vật liệu siêu cứng, biên dạng cực phức tạp thì gia công truyền thống gặp nhiều hạn chế.

Gia công cơ khí tiên tiến

Gia công cơ khí tiên tiến, hay còn gọi là gia công phi truyền thống, sử dụng các dạng năng lượng khác (điện, nhiệt, hóa, laser, plasma, tia nước…) thay vì chỉ dùng dao cắt cơ khí thông thường.

Cắt dây EDM (Electrical Discharge Machining)

• Dùng tia lửa điện giữa dây đồng và chi tiết để bóc vật liệu.
• Gia công được vật liệu rất cứng, sau nhiệt luyện vẫn cắt được.
• Ứng dụng trong gia công khuôn dập, khuôn nhựa, chi tiết cần góc vuông sắc, khe hẹp.

EDM xung (gia công bằng điện cực)

• Dùng điện cực (đồng, than chì) có hình dạng tương ứng với lòng khuôn.
• Ăn mòn điện tạo hình bề mặt khuôn lõm, chi tiết khó gia công bằng dao truyền thống.

Cắt laser

• Dùng chùm tia laser công suất cao tập trung trên diện tích nhỏ để nóng chảy, bay hơi kim loại.
• Đường cắt mảnh, mép cắt đẹp, tốc độ cao, phù hợp cắt tôn mỏng đến trung bình.
• Ứng dụng trong gia công tấm, trang trí kim loại, chi tiết yêu cầu tính thẩm mỹ.

Cắt plasma, oxy-gas, tia nước (waterjet)

• Plasma: cắt nhanh, dùng cho thép tấm vừa và dày, mép cắt chấp nhận được sau khi gia công lại.
• Oxy-gas: cắt thép tấm dày, kết cấu lớn, chi phí khí thấp hơn.
• Tia nước: cắt đa vật liệu (kim loại, kính, đá, gốm, composite) không sinh nhiệt vùng cắt.

Gia công điện hóa, gia công siêu âm

• Dùng dòng điện hoặc dao động siêu âm kết hợp hạt mài để bóc vật liệu.
• Ứng dụng trong chi tiết cực nhỏ, lỗ nhỏ, rãnh hẹp, vật liệu giòn, cứng.

Các phương pháp gia công cơ khí tiên tiến giúp mở rộng khả năng gia công, tăng độ chính xác, giảm lực cắt, gia công được nhiều vật liệu đặc biệt mà phương pháp truyền thống khó xử lý.

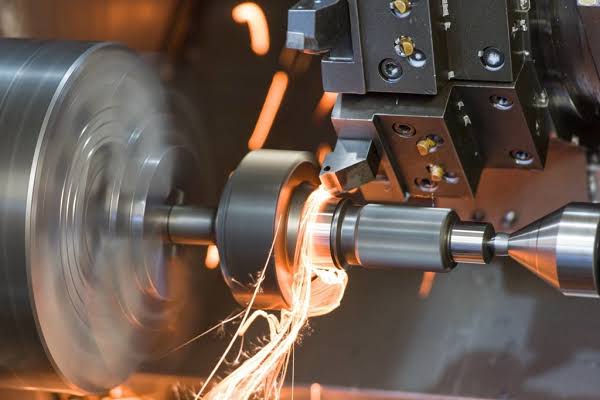

Quy trình gia công cơ khí

Quy trình gia công cơ khí chuẩn giúp đảm bảo chất lượng, tối ưu chi phí và rút ngắn thời gian giao hàng. Thông thường, một quy trình hoàn chỉnh sẽ trải qua các bước cơ bản sau.

Bước 1: Tiếp nhận yêu cầu và phân tích bản vẽ

• Nhận bản vẽ 2D, 3D hoặc mẫu thực tế.
• Phân tích chức năng làm việc của chi tiết, bề mặt quan trọng, dung sai, độ nhám, nhiệt luyện.
• Đánh giá sản lượng: đơn chiếc, loạt nhỏ, loạt vừa, loạt lớn.

Bước 2: Chọn phôi và phương án công nghệ

• Quyết định dùng phôi thanh, phôi đúc, phôi rèn hay phôi tấm hàn.
• Lập sơ đồ nguyên công: tiện trước hay phay trước, nhiệt luyện ở bước nào, mài ở đâu,…
• Chọn chuẩn gia công, chuẩn đo kiểm để đảm bảo độ đồng nhất.

Bước 3: Lập quy trình công nghệ chi tiết

• Liệt kê từng nguyên công: tiện thô, tiện tinh, khoan, doa, phay, mài,…
• Chỉ định máy, đồ gá, dao cụ, dụng cụ đo cho mỗi nguyên công.
• Thiết lập chế độ cắt, dung sai từng bước, yêu cầu kiểm tra trung gian.

Bước 4: Lập chương trình CNC (nếu gia công CNC)

• Dùng phần mềm CAM (NX, Mastercam, SolidCAM,…) để lập đường chạy dao.
• Mô phỏng, tối ưu thời gian cắt, tránh va chạm.
• Chuyển chương trình sang máy CNC, thiết lập hệ tọa độ, bù dao.

Bước 5: Chuẩn bị sản xuất

• Cắt phôi, làm sạch, đánh dấu, sắp xếp theo lô.
• Lắp dao, gá phôi, cân chỉnh đồ gá, cài đặt thông số ban đầu.
• Đào tạo, hướng dẫn công nhân về các điểm cần chú ý.

Bước 6: Gia công thô

• Bóc lượng dư lớn, đưa chi tiết về gần kích thước yêu cầu.
• Kiểm soát biến dạng, để chừa lượng dư hợp lý cho gia công tinh.

Bước 7: Nhiệt luyện (nếu có)

• Tôi, ram, thấm nitrid, thấm carbon,… để đạt độ cứng và cơ tính yêu cầu.
• Kế hoạch nhiệt luyện hợp lý giúp giảm biến dạng và tiết kiệm chi phí.

Bước 8: Gia công bán tinh và tinh

• Đưa kích thước về đúng dung sai, đạt độ nhám bề mặt.
• Mài, doa tinh, tiện tinh, phay tinh, đánh bóng bề mặt làm việc.

Bước 9: Xử lý bề mặt

• Phun bi, phun cát, mạ, sơn, anod hóa, phủ cứng,…
• Mục tiêu tăng chống mài mòn, chống gỉ, tăng tính thẩm mỹ.

Bước 10: Kiểm tra chất lượng và bàn giao

• Đo kiểm kích thước, dung sai, độ nhám, độ cứng, độ đồng tâm,…
• Lập biên bản kiểm tra, lưu hồ sơ, đóng gói, bảo quản, giao hàng.

Với gia công cơ khí chính xác, bước kiểm soát chất lượng không chỉ ở khâu cuối mà cần được cài cắm ở nhiều điểm trung gian trong quy trình, tránh lỗi dây chuyền và giảm phế phẩm.

Những lĩnh vực ứng dụng của gia công cơ khí

Gia công cơ khí hiện diện ở hầu hết các ngành sản xuất. Dưới đây là những lĩnh vực tiêu biểu ứng dụng mạnh mẽ công nghệ gia công cơ khí.

• Ngành ô tô – xe máy: Gia công trục khuỷu, trục cam, bánh răng hộp số, vỏ động cơ, moay-ơ, càng, pít-tông, xy-lanh,… Yêu cầu cao về độ chính xác, độ bền mỏi, độ ổn định kích thước.
• Ngành khuôn mẫu: Khuôn ép nhựa, khuôn dập nguội, khuôn đúc áp lực, khuôn đùn,… Kết hợp nhiều phương pháp: phay CNC, cắt dây EDM, xung EDM, mài, đánh bóng.
• Ngành hàng không – vũ trụ: Gia công chi tiết hợp kim nhôm, titan, siêu hợp kim chịu nhiệt. Yêu cầu cực cao về độ chính xác, kiểm soát khối lượng, độ tin cậy, truy xuất nguồn gốc.
• Ngành dầu khí, năng lượng: Gia công mặt bích, thân van, trục bơm, bộ truyền, kết cấu giàn khoan,… Chi tiết làm việc trong môi trường khắc nghiệt, cần vật liệu đặc biệt và xử lý bề mặt chuyên sâu.
• Ngành y tế, thiết bị đo lường: Gia công chi tiết nhỏ, chính xác: dụng cụ mổ, chi tiết máy thở, bơm tiêm, khuôn y tế, thiết bị chuẩn đo. Đòi hỏi vật liệu an toàn sinh học, bề mặt sạch, không bavia.
• Ngành điện – điện tử: Vỏ nhôm, khung máy, tản nhiệt, chi tiết gá kẹp, jig lắp ráp, khuôn connector. Gia công cơ khí chính xác cao, kết hợp xử lý bề mặt anod, mạ, sơn tĩnh điện.
• Tự động hóa, robot, máy công nghiệp: Khung bệ máy, cơ cấu trượt, bánh răng, puly, trục vít me bi, các chi tiết dẫn hướng. Yêu cầu độ chính xác, độ song song, vuông góc, độ cứng vững kết cấu.
• Kết cấu thép, xây dựng, nội thất kim loại: Gia công khung nhà xưởng, bồn bể, cầu thang, lan can, đồ nội thất, trang trí kim loại. Sử dụng mạnh các phương pháp: cắt plasma, laser, chấn, hàn, mài, sơn.

Kết luận

Gia công cơ khí là tập hợp các phương pháp và công nghệ biến phôi thô thành chi tiết cơ khí đạt yêu cầu về hình dạng, kích thước, độ chính xác và tính năng làm việc. Nắm rõ gia công cơ khí là gì, các phương pháp gia công cơ khí hiện nay, cách phân loại và quy trình thực hiện giúp doanh nghiệp chủ động hơn trong thiết kế, đặt hàng và kiểm soát chất lượng.

Khi lựa chọn đơn vị gia công cơ khí, những yếu tố then chốt cần xem xét bao gồm: năng lực máy móc (CNC, EDM, mài,…), kinh nghiệm xử lý vật liệu, quy trình quản lý chất lượng và khả năng tư vấn công nghệ. Đây là nền tảng để đảm bảo chi tiết vừa đạt độ chính xác, vừa tối ưu chi phí và thời gian giao hàng.
