Thiêu kết là gì không chỉ là câu hỏi lý thuyết mà còn là nền tảng của cả một nhóm công nghệ trong gia công cơ khí bột kim loại, gốm kỹ thuật và vật liệu mới. Hiểu đúng về quá trình thiêu kết giúp tối ưu chất lượng sản phẩm, giảm chi phí gia công cắt gọt và nâng độ bền chi tiết trong thực tế sản xuất.
Để biết thêm thiêu kết là gì, ưu điểm và phân loại, mời bạn cùng tham khảo bài viết dưới đây của Kỹ Thuật Vật Liệu nhé.
Thiêu kết là gì?
Thiêu kết (sintering) là quá trình nung nóng vật liệu ở trạng thái bột hoặc phôi xốp đến nhiệt độ dưới điểm nóng chảy của thành phần chính, nhằm làm các hạt bột liên kết với nhau thông qua khuếch tán nguyên tử, cổ hạt phát triển và lỗ rỗng co lại, tạo thành chi tiết có hình dạng và cơ tính gần với vật liệu đặc.
Trong gia công cơ khí, thiêu kết thường đi kèm khâu ép bột (powder compaction), hình thành nên công nghệ gia công bột kim loại (powder metallurgy – PM). Chuỗi cơ bản gồm:
- Chuẩn bị bột kim loại hoặc bột gốm.
- Trộn phụ gia, chất bôi trơn, chất kết dính.
- Ép nén tạo phôi “xanh” (green compact).
- Thiêu kết trong lò ở môi trường, nhiệt độ và thời gian được kiểm soát.
- Có thể tiếp tục gia công cơ khí, xử lý nhiệt hoặc thấm infiltrant nếu cần.
Bản chất của thiêu kết không phải là nấu chảy toàn bộ mà là quá trình rắn – trạng thái rắn, trong đó năng lượng nhiệt thúc đẩy sự dịch chuyển nguyên tử ở bề mặt tiếp xúc giữa các hạt, làm giảm năng lượng bề mặt tổng thể của hệ.
Phân loại các dạng thiêu kết
Dựa trên nguyên lý nhiệt, môi trường và cách cấp năng lượng, quá trình thiêu kết trong cơ khí và vật liệu có thể phân thành nhiều dạng. Việc phân loại rõ ràng giúp chọn đúng công nghệ cho từng loại chi tiết và yêu cầu cơ tính.
Thiêu kết pha rắn (solid-state sintering)
Đây là dạng thiêu kết cổ điển và phổ biến nhất. Toàn bộ vật liệu giữ ở trạng thái rắn, không xuất hiện pha lỏng đáng kể trong suốt quá trình nung.
- Đặc điểm: Nhiệt độ thiêu kết nằm trong khoảng 0,6–0,8 lần nhiệt độ nóng chảy tuyệt đối của vật liệu chính (tính theo Kelvin).
- Cơ chế: Khuếch tán nguyên tử trong mạng tinh thể, cổ hạt (neck) phát triển, lỗ rỗng co lại.
- Ứng dụng: Bột thép hợp kim, vật liệu gốm kỹ thuật, nam châm ferit, chi tiết yêu cầu độ ổn định kích thước cao.
Thiêu kết có pha lỏng (liquid phase sintering)
Trong quá trình nung, một phần thành phần trong hỗn hợp bột nóng chảy, tạo pha lỏng bao quanh hoặc len vào giữa các hạt rắn, giúp tăng tốc độ thiêu kết và tăng mật độ cuối.
- Đặc điểm: Xuất hiện 2 pha: pha rắn và pha lỏng đồng thời; nhiệt độ thiêu kết thấp hơn đáng kể so với thiêu kết pha rắn thuần túy.
- Lợi ích: Độ đặc khít cao hơn, thậm chí có thể đạt mật độ gần bằng vật liệu cán/đúc; tăng độ bền và độ dẻo.
- Ví dụ: Hợp kim cứng (WC–Co), vật liệu ổ trượt đồng–thiếc có chì, một số loại thép thiêu kết có chất thấm đồng.
Thiêu kết kích hoạt (activated sintering)
Là dạng thiêu kết được tăng tốc nhờ thêm một lượng nhỏ chất phụ gia hoạt hóa hoặc nhờ trường ngoài (cơ, điện, hóa) để giảm nhiệt độ thiêu kết, rút ngắn thời gian.
- Cách kích hoạt: Thêm phụ gia như Ni, Co, B, P; sử dụng khí hoạt hóa; tạo biến dạng trước thiêu kết.
- Mục tiêu: Giảm nhiệt độ và thời gian, hạn chế biến dạng chi tiết, tiết kiệm năng lượng.
Thiêu kết áp lực (pressure sintering / hot pressing)
Vừa nung vừa nén phôi bằng áp lực cơ hoặc áp suất khí (nóng), tăng mật độ và giảm lỗ rỗng.
- Phân loại con: Hot pressing (ép nóng), HIP – thiêu kết đẳng áp nóng (hot isostatic pressing).
- Ưu điểm: Mật độ gần 100%, cơ tính rất cao, ít khuyết tật trong lòng vật liệu.
- Nhược điểm: Thiết bị phức tạp, chi phí cao, thường dùng cho chi tiết giá trị lớn như cánh turbine, chi tiết hàng không, dụng cụ cắt cao cấp.
Thiêu kết bằng trường điện, plasma, tia năng lượng cao
Với yêu cầu vật liệu đặc biệt, hiện nay có nhiều dạng thiêu kết hiện đại:
- Spark Plasma Sintering (SPS) / Field Assisted Sintering Technique (FAST): Dùng dòng xung điện lớn đi qua khuôn than chì và phôi.
- Microwave sintering: Dùng vi sóng làm nóng thể tích từ trong ra ngoài.
- Laser sintering / selective laser sintering (SLS): Thiêu kết chọn lọc lớp bột bằng tia laser, nền tảng của in 3D kim loại và polyme kỹ thuật.
Các công nghệ này thường dùng cho vật liệu khó thiêu kết, vật liệu nano, gốm tiên tiến hoặc sản xuất addtive manufacturing.
Bạn có thể tìm hiểu thêm về: Đúc kim loại là gì? Quy trình, phương pháp và ứng dụng thực tế bạn cần biết
Nguyên lý hoạt động của thiêu kết
Hiểu nguyên lý thiêu kết là gì giúp kỹ sư và kỹ thuật viên điều chỉnh nhiệt độ, thời gian, môi trường lò và thành phần bột để đạt được mật độ, cơ tính và kích thước mong muốn.
Giai đoạn và cơ chế cơ bản
Quá trình thiêu kết pha rắn điển hình diễn ra qua các giai đoạn:
- Giai đoạn 1 – Hình thành cổ hạt: Các hạt bột tiếp xúc nhau, cổ hạt nhỏ xuất hiện tại vùng tiếp xúc nhờ khuếch tán bề mặt và khuếch tán ranh giới hạt.
- Giai đoạn 2 – Tăng trưởng cổ hạt và co ngót: Cổ hạt lớn dần, lỗ rỗng giữa các hạt thu nhỏ, chi tiết bắt đầu co kích thước theo hướng vuông góc với bề mặt tiếp xúc.
- Giai đoạn 3 – Làm đặc và hoàn thiện cấu trúc: Lỗ rỗng chuyển dần từ dạng hở sang dạng kín, di chuyển vào trong hạt, kích thước lỗ giảm; cơ tính (độ bền, độ cứng, độ dai) tăng đáng kể.
Các cơ chế khuếch tán tham gia gồm:
- Khuếch tán bề mặt (surface diffusion).
- Khuếch tán ranh giới hạt (grain boundary diffusion).
- Khuếch tán thể tích (volume/bulk diffusion).
- Chảy nhớt hoặc trượt ranh giới hạt đối với một số vật liệu.
Các yếu tố ảnh hưởng đến thiêu kết
Khi triển khai thiêu kết trong sản xuất, cần kiểm soát chặt các yếu tố sau:
- Kích thước và phân bố kích thước hạt bột: Hạt càng mịn, bề mặt riêng càng lớn, thiêu kết càng dễ nhưng dễ bị ôxy hóa và co ngót mạnh.
- Độ sạch và hình dạng hạt: Hạt hình cầu dễ nén, dễ thiêu kết hơn hạt góc cạnh; tạp chất bề mặt (ôxyt, dầu, tạp phi kim) cản trở khuếch tán.
- Mật độ phôi ép (green density): Phôi càng đặc ngay từ đầu thì đường đi lỗ rỗng ngắn, dễ đạt mật độ cao sau thiêu kết.
- Nhiệt độ thiêu kết: Yếu tố quan trọng nhất quyết định tốc độ khuếch tán; nhiệt độ quá thấp không đạt mật độ, quá cao gây chảy, biến dạng, tăng kích thước hạt quá mức.
- Thời gian giữ nhiệt: Cần đủ để tiến hành khuếch tán; thời gian quá dài gây lớn hạt, giòn và hao tổn năng lượng.
- Môi trường lò: Khí trơ (N₂, Ar), khí khử (H₂, CO), chân không nhằm tránh ôxy hóa và, với một số hệ, hỗ trợ khử ôxy trong bột.
Quy trình thiêu kết gồm những bước nào?
Trong sản xuất chi tiết cơ khí từ bột kim loại, quy trình thiêu kết chuẩn thường được thiết kế theo chuỗi các bước sau. Mỗi bước đều ảnh hưởng trực tiếp đến mật độ, dung sai kích thước và cơ tính cuối cùng.

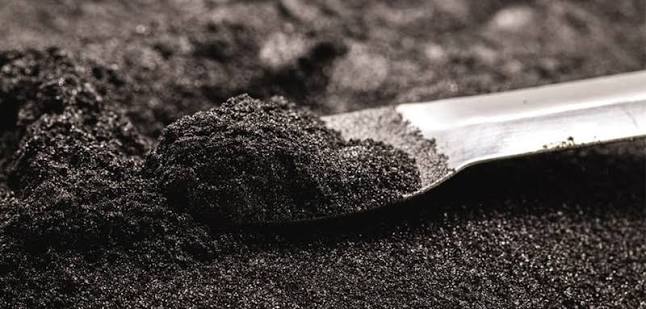

Chuẩn bị nguyên liệu
Đây là bước nền tảng, quyết định phần lớn chất lượng sản phẩm thiêu kết. Công đoạn chuẩn bị gồm:
- Lựa chọn loại bột kim loại hoặc bột gốm: Tùy vào ứng dụng thực tế, chọn loại bột phù hợp:
- Bột thép carbon, thép hợp kim cho bánh răng, chốt, bạc lót.
- Bột đồng, đồng hợp kim cho ổ trượt xốp tự bôi trơn.
- Bột hợp kim cứng (carbide) cho mũi khoan, dao phay, chày cối dập.
- Bột gốm Al₂O₃, Si₃N₄, ZrO₂ cho chi tiết chịu mài mòn, cách điện.
- Chọn phương pháp sản xuất bột: Các phương pháp điển hình:
- Nghiền cơ học, nghiền bi cho bột hợp kim hoặc nghiền tinh.
- Phun sương kim loại nóng chảy (atomization) cho bột dạng cầu, dùng nhiều trong PM và in 3D.
- Khử ôxyt (reduction) cho bột sắt sạch, kích thước tương đối mịn.
- Trộn bột và phụ gia: Để nén và thiêu kết hiệu quả, hỗn hợp bột thường được thêm:
- Chất bôi trơn (ví dụ: stearat, sáp) cải thiện khả năng chảy, giảm ma sát khuôn.
- Chất kết dính (binder) tăng độ bền phôi xanh, giảm mẻ vỡ khi thao tác.
- Phụ gia hợp kim hóa, chất hoạt hóa thiêu kết (B, Ni, P…).
- Kiểm soát độ ẩm và lưu kho: Bột cần được lưu trong môi trường khô, tránh hút ẩm và ôxy hóa, đặc biệt với bột sắt, bột nhôm, bột titan.

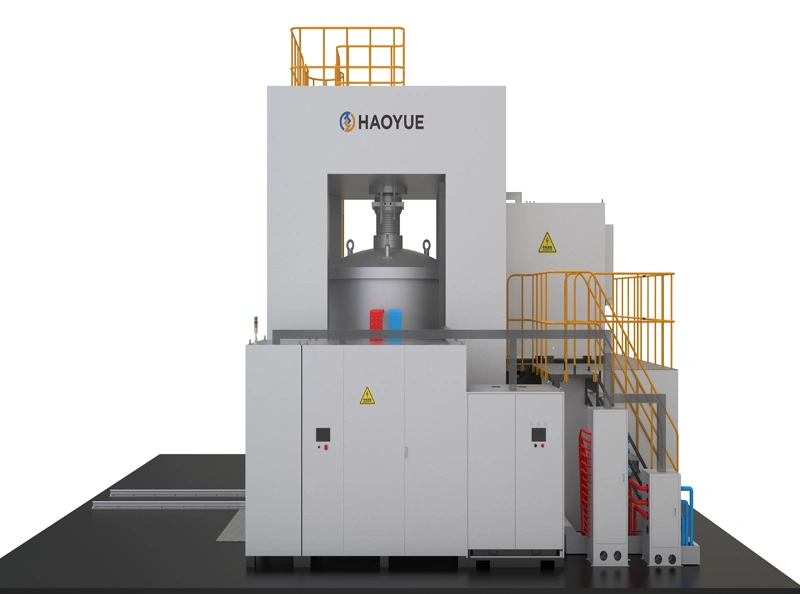

Nén
Sau khi chuẩn bị bột, bước tiếp theo là nén tạo hình phôi, xác định hình dáng gần hoàn thiện của chi tiết.
- Đổ bột vào khuôn ép: Khuôn thường bằng thép dụng cụ chịu mài mòn; cần thiết kế cửa rót, lỗ thoát khí hợp lý để bột phân bố đều, giảm sai khác mật độ trong khối.
- Ép đơn trục hoặc đôi trục: Phổ biến là ép viên đơn trục (uniaxial pressing) với lực từ vài chục đến hàng trăm MPa. Với chi tiết phức tạp hoặc dày, có thể ép hai chiều để tránh chênh lệch mật độ quá lớn.
- Ép đẳng áp lạnh (CIP – Cold Isostatic Pressing): Đối với chi tiết cần mật độ đồng đều cao, bột được đóng trong bao mềm và nén bằng chất lỏng dưới áp suất lớn (đẳng hướng), sau đó tách bao, thu phôi ép.
- Lấy phôi “xanh” và kiểm tra: Phôi sau nén gọi là phôi xanh, có độ bền vừa đủ cho thao tác, nhưng vẫn xốp. Cần kiểm tra:
- Kích thước tổng thể so với thiết kế (đã tính đến độ co thiêu kết).
- Khuyết tật bề mặt như nứt, sứt, góc cạnh bị vỡ.

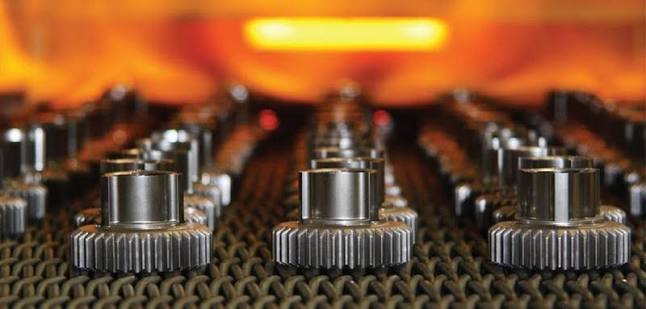

Lò thiêu kết
Lò thiêu kết là trung tâm của toàn bộ quy trình. Thiết kế chế độ nung đúng giúp đạt được cấu trúc tổ chức tối ưu, hạn chế biến dạng, nứt và ôxy hóa.
- Gia nhiệt và khử phụ gia: Giai đoạn đầu là nâng nhiệt chậm để bốc hơi chất bôi trơn, chất kết dính mà không gây nứt do áp suất khí bên trong lỗ rỗng. Tốc độ gia nhiệt và thông khí phải được tính toán kỹ.
- Giai đoạn thiêu kết chính: Khi đạt đến vùng nhiệt độ thiêu kết, chi tiết được giữ nhiệt trong một khoảng thời gian nhất định.
- Nhiệt độ: Thường nằm dưới nhiệt độ nóng chảy 20–30% (theo Kelvin) của vật liệu chính.
- Thời gian giữ: Từ vài phút đến vài giờ tùy loại vật liệu, kích thước chi tiết, mật độ yêu cầu.
- Môi trường: Khí trơ (N₂, Ar), khí khử (H₂, hỗn hợp khí bảo vệ), chân không hoặc lò hộp với bột than/cốc để khử ôxy.
- Làm nguội có kiểm soát: Làm nguội có thể là làm nguội tĩnh trong lò, làm nguội cưỡng bức bằng khí hoặc kết hợp. Tốc độ làm nguội ảnh hưởng lớn tới tổ chức (pearlit, martensit…) đối với thép thiêu kết.
- Kiểm soát khí lò và an toàn: Lò thiêu kết làm việc với khí cháy, khí khử (H₂), nhiệt độ cao nên đòi hỏi hệ thống:
- Giám sát nồng độ khí ôxy và hydro.
- Hệ thống an toàn cháy nổ, thoát khí, cảm biến nhiệt độ đa điểm.

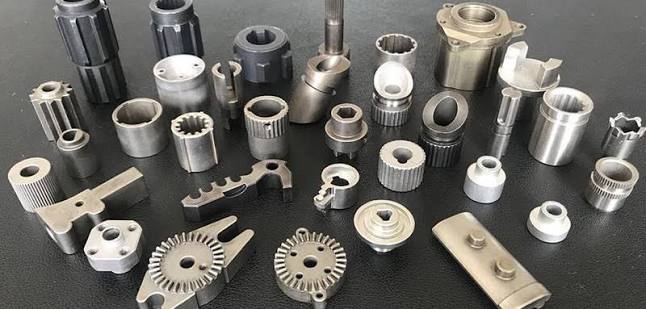

Xử lý sau cùng
Sau khi hoàn tất thiêu kết, nhiều chi tiết cần các bước sau xử lý để đạt kích thước chuẩn, cơ tính và bề mặt theo yêu cầu kỹ thuật.
- Gia công cơ khí tinh: Mặc dù chi tiết thiêu kết có thể đạt dung sai khá tốt, nhưng những vị trí làm việc chính xác (lỗ lắp ổ bi, mặt tựa, then hoa) thường vẫn được tiện, doa, mài, phay để đảm bảo độ chính xác hình học.
- Cỡ lại (sizing, coining): Ép lại chi tiết thiêu kết trong khuôn chính xác để:
- Sửa sai lệch biến dạng trong quá trình thiêu kết.
- Cải thiện độ nhẵn bề mặt, tăng mật độ ở lớp bề mặt.
- Thấm và tẩm (infiltration, impregnation): Đối với chi tiết còn độ xốp nhất định:
- Infiltration: Thấm kim loại nóng chảy (thường là đồng) vào lỗ rỗng để tăng mật độ, độ bền, cải thiện tính dẫn nhiệt và dẫn điện.
- Impregnation: Tẩm dầu bôi trơn hoặc nhựa vào lỗ rỗng, ứng dụng trong ổ trượt tự bôi trơn hoặc chi tiết cần kín khít.
- Xử lý nhiệt và xử lý bề mặt: Như chi tiết thép thường được:
- Tôi, ram, thấm cacbon, thấm nitơ để nâng độ cứng, cải thiện độ mài mòn.
- Mạ, phun phủ, sơn tĩnh điện để tăng khả năng chống ăn mòn.
- Kiểm tra chất lượng: Các dạng kiểm tra thường gặp:
- Đo mật độ (trọng lượng riêng) để đánh giá mức độ thiêu kết.
- Kiểm tra cấu trúc vi mô bằng kính hiển vi quang học hoặc SEM.
- Thử cơ tính: kéo, nén, uốn, độ cứng.
- Kiểm tra không phá hủy (NDT) như siêu âm, X-ray với chi tiết quan trọng.
Ưu điểm của việc thiêu kết vật liệu
Thiêu kết trở thành một trong những công nghệ chủ lực trong gia công cơ khí nhờ những ưu điểm nổi bật về kỹ thuật và kinh tế dưới đây.
Tạo hình gần chính xác, giảm gia công cắt gọt
Chi tiết thiêu kết có thể đạt đến mức “near-net shape”, nghĩa là hình dạng gần giống hoàn toàn với sản phẩm cuối cùng, chỉ cần gia công tinh nhẹ một số vị trí quan trọng. Điều này giúp:
- Giảm lượng phoi thải so với tiện, phay từ phôi đặc.
- Tiết kiệm vật liệu, nhất là với hợp kim đắt tiền.
- Giảm thời gian gia công trên máy, tiết kiệm chi phí nhân công và khấu hao thiết bị.
Sản xuất số lượng lớn, độ lặp lại cao
Với khuôn ép bột và lò thiêu kết liên tục, công nghệ thiêu kết rất phù hợp cho sản xuất hàng loạt và hàng khối:
- Kích thước, khối lượng từng chi tiết đồng đều.
- Dung sai ổn định, ít phụ thuộc tay nghề công nhân.
- Dễ tự động hóa với máy ép, lò băng tải, robot xếp dỡ.
Chế tạo vật liệu và chi tiết khó gia công
Nhiều vật liệu có nhiệt độ nóng chảy rất cao hoặc giòn, khó đúc, khó cán như tungsten, molybden, hợp kim cứng, gốm kỹ thuật… lại được chế tạo hiệu quả bằng phương pháp bột và thiêu kết.
Khả năng tạo tổ chức vi cấu trúc theo thiết kế
Thông qua điều chỉnh:
- Kích thước hạt bột ban đầu.
- Thành phần hợp kim trong hỗn hợp bột.
- Chế độ thiêu kết (nhiệt độ, thời gian, môi trường).
Người thiết kế vật liệu có thể “may đo” cơ tính: tăng cường độ, tăng độ cứng, nâng độ dai va đập hoặc tối ưu các tính chất đặc biệt như từ tính, dẫn điện, dẫn nhiệt.
Tận dụng độ xốp có chủ đích
Không phải lúc nào cũng cần đạt mật độ tối đa. Độ xốp có thể trở thành lợi thế trong một số ứng dụng:
- Ổ trượt xốp tự bôi trơn, có khả năng tích trữ và nhả dầu trong quá trình làm việc.
- Lọc kim loại xốp (metal foam, porous metal) cho lọc khí, lọc chất lỏng.
- Vật liệu cách âm, giảm chấn.
Tiết kiệm năng lượng và vật liệu
So với đúc và cán truyền thống, thiêu kết thường sử dụng ít vật liệu hơn (do ít phoi), và do không nung chảy toàn bộ, lượng năng lượng tiêu tốn cũng thấp hơn với nhiều hệ vật liệu.
Thân thiện hơn với môi trường sản xuất
Nhiều quy trình thiêu kết kín trong lò bảo vệ cho lượng khí thải và bụi thấp hơn so với một số phương pháp nóng chảy, đúc truyền thống. Bột dư từ quá trình ép có thể thu hồi, tái sử dụng sau khi sàng lọc.
Kết luận
Thiêu kết là gì có thể tóm gọn là quá trình nung nóng phôi bột dưới nhiệt độ nóng chảy để tạo liên kết giữa các hạt, làm tăng mật độ và cơ tính của chi tiết. Trong gia công cơ khí, thiêu kết kết hợp với ép bột đã hình thành nên một công nghệ sản xuất hiện đại cho phép tạo ra chi tiết gần hình dạng cuối cùng, độ lặp lại cao và tối ưu việc sử dụng vật liệu.
Nắm chắc các dạng thiêu kết, nguyên lý hoạt động, quy trình từng bước từ chuẩn bị bột, nén, thiêu kết đến xử lý sau cùng giúp doanh nghiệp lựa chọn giải pháp công nghệ phù hợp cho từng dòng sản phẩm, từ chi tiết máy thông dụng đến vật liệu gốm, hợp kim cứng và linh kiện kỹ thuật cao.
